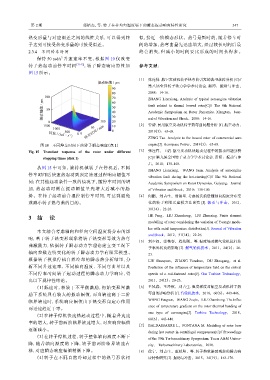

第 2 期 郭铭杰，等：转子在非均匀温度场下的瞬态振动响应特性研究
热变形量与对应温差之间的线性关系，可以得到转
子达到可接受热变形量的可接受温差。
2.3.4 不同停车时间
2
保持 50 rad/s 升速速率不变，根据图
转子热起动前停车时间 [21-22] ，转子瞬态响应特性如
图 15 所示。
振动幅值 / μm
100
振动幅值 / μm 50
0 100
1500
1000 50
500 停车时间 / min 0
−1 0 0
转速 / (rad·s )
图 15 不同停车时间下的转子瞬态响应（盘
Fig. 15 Transient response of the rotor under different
stopping times (disk 1)
从图 15 中可知，旋转机械转子在停机后，不同
停车时间后快速热起动到预定转速过程响应幅值不
同；在其他起动条件一致的情况下，随停车时间的增
加， 热 起 动 时 测 点 振 动 幅 值 呈 先 增 大 后 减 小 的 趋
势。在转子起动前合理控制停车时间，可达到避免
或减小转子热弯曲的目的。
3 结 论 HE Peng， LIU Zhansheng， LIU Zhenxing. Finite element
本文综合考虑轴向和径向空间温度场分布的影
响，基于转子热变形现象将转子热变形等效为热弯
曲激励力，依据转子瞬态动力学理论建立变工况下
轴向参数连续变化的转子瞬态动力学有限元模型。
根据转子模拟停机自然冷却的瞬态热分析结果，分
析不同升速速率、不同轴向温度、不同弯曲量以及
不同停车时间转子起动过程的瞬态动力学响应，得
出以下规律性结论。
（1）低速时，相较于不平衡激励，初始变形量激
励下系统具有较大的振动幅值，而当转速高于二阶
临界转速时，系统响应幅值由于热变形自定心作用
而迅速趋近于零。
（2）在转子停机快速热起动过程中，随着升速速
率的增大，转子前两阶临界转速增大，对应响应幅值
逐渐减小。
（3）在转子停机过程，转子整体轴向温度不断下
降，随着轴向温度的下降，转子前两阶临界转速右
移，对应瞬态响应幅值稍微下降。
（4）转子在不同自然冷却过程中的热弓形状相
547
似，接近一阶模态形状。热弓是暂时的，随着停车时
间的增加，热弯曲量先迅速增大，经过较长时间后最
终会消失，但减小的时间要比形成的时间长得多。
10 仅改变
参考文献：
[1] 张连祥. 航空发动机转子热弯曲引发的典型故障分析 [C]//
第八届全国转子动力学学术讨论会. 湘潭：振动与冲击，
90
80 2008：14-16.
70 ZHANG Lianxiang. Analysis of typical aeroengine vibration
50 fault related to themal bowed rotor[C]// The 8th National
60
40
Academic Symposium on Rotor Dynamics. Xiangtan： Jour-
20
30 nal of Vibration and Shock，2008：14-16.
10 [2] 曾濤. 民用航空发动机转子热弯曲问题分析 [J]. 航空动力，
2019（3）：65-68.
ZENG Tao. Analysis to the bowed rotor of commercial aero
1） engine[J]. Aerospace Power，2019（3）：65-68.
[3] 张连祥，王娟. 航空发动机热起动过程中的振动问题分析
[C]// 第九届全国转子动力学学术讨论会. 贵阳：振动与冲
击，2010：138-140.
ZHANG Lianxiang， WANG Juan. Analysis of aeroengine
vibration fault during the hot-starting[C]// The 9th National
Academic Symposium on Rotor Dynamics. Guiyang：Journal
of Vibration and Shock，2010：138-140.
[4] 何鹏，刘占生，刘镇星. 考虑杨氏模量随轴向温度分布变
化的转子有限元建模方法研究 [J]. 振动与冲击，2012，
31（14）：22-26.
modelling of rotor considering the variation of Young's modu-
lus with axial temperature distribution[J]. Journal of Vibration
and Shock，2012，31（14）：22-26.
[5] 刘少权，张艳春，杜兆刚，等. 温度场对燃气轮机拉杆转
子临界转速的影响 [J]. 燃气轮机技术，2011，24（2）：20-
23.
LIU Shaoquan， ZHANG Yanchun， DU Zhaogang， et al.
Prediction of the influence of temperature field on the critical
speeds of a rod-fastened rotor[J]. Gas Turbine Technology，
2011，24（2）：20-23.
[6] 王凤森，王泽钦，刘占生. 温度梯度对航空发动机转子热
弯曲的影响分析 [J]. 汽轮机技术，2018，60（6）：443-446.
WANG Fengsen，WANG Zeqin，LIU Zhansheng. The influ-
ence of temperature gradient on the rotor thermal bending of
one type of aeroengine[J]. Turbine Technology， 2018，
60（6）：443-446.
[7] BALDASSARRE L，FONTANA M. Modeling of rotor bow
during hot restart in centrifugal compressors[C]// Proceedings
of the 39th Turbomachinery Symposium. Texas A&M Univer-
sity， Turbomachinery Laboratories，2010.
[8] 徐宁，刘占生，董延阳，等. 转子热致振动现象的瞬态响
应特性研究 [J]. 振动与冲击，2015，34（19）：163-170.
