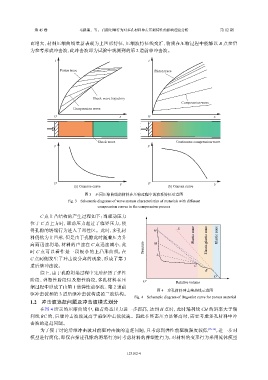

               而增大,材料压缩曲线重新表现为上凹形特征,压缩波特征线交汇,物质在压缩过程中能够以                                          B  点参量
               为参考形成冲击波,此冲击波即为试验中观测到的第                        2  道前驱冲击波。


                         t                                         t
                            Piston trace                              Piston trace





                                          Shock wave trajectory
                                                                                  Compression wave
                                 Compression wave

                         O                            x            O                            x





                                            Shock wave                         Continuous compression wave
                         p                                         p








                         O                            V            O
                                  (a) Concave curve                         (b) Convex curve    V
                                       图 3    不同压缩曲线的材料在压缩过程中的波系特征示意图
                               Fig. 3    Schematic diagrams of wave system characteristics of materials with different
                                            compression curves in the compression process

                   C  点上凸结构的产生过程如下:当驱动压力
               位于  C  点上方时,驱动压力超过了临界压力,使
               得孔隙的坍塌行为进入了塑性区。此时,多孔材                                 H          E
               料仍然为上凹形,但是由于孔隙此时随着压力升                                                   Plastic zone  Elastic-plastic zone  Elastic zone
               高而迅速坍塌,材料的声速在              C  点迅速减小,此                 M
               时  C  点可以看作是一段极小的上凸形曲线,在                          Pressure
                                                                       L
               C  点两侧发生了冲击波分离的现象,形成了第                   3
               道后继冲击波。                                                                 C
                                                                                            B
                   综上,由于孔隙坍塌过程中先后经历了弹性
                                                                                                O
               阶段、弹塑性阶段以及塑性阶段,多孔材料在压                             O′            Relative volume
               缩过程中形成了由第          1  道弹性前驱波、第       2  道前
                                                                       图 4    多孔材料冲击绝热线示意图
               驱冲击波和第      3  道后继冲击波构成的三波结构。
                                                             Fig. 4    Schematic diagram of Hugoniot curve for porous material
                1.2    冲击波追赶问题及冲击波模式划分
                   在图   4  所示的压缩曲线中,随着终态压力进一步提高,达到                      H  点时,此时瑞利线       CH  的斜率大于瑞
               利线  BC  的,后继冲击波波速高于前驱冲击波波速。因此在终态压力足够高时,需要考虑多孔材料中冲
               击波的追赶问题。
                   为了便于讨论后继冲击波对前驱冲击波的追赶问题,且考虑到弹性前驱波强度较低                                      [15-16] ,进一步对
               模型进行简化,即仅在描述孔隙的坍塌行为时考虑材料的弹塑性行为,对材料的变形行为采用流体模型
