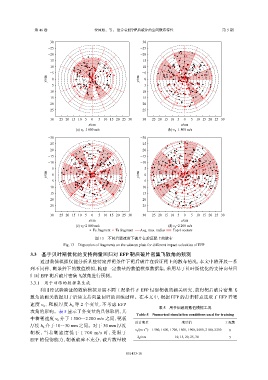

图 13 不同着靶速度下破片在验证靶上的散布
Fig. 13 Dispersion of fragments on the witness plate for different impact velocities of EFP

3.3 基于贝叶斯优化的支持向量回归对 EFP 靶后破片密集飞散角的预测
通过数值模拟仅能分析某些特定弹靶条件下靶后破片在验证靶上的散布情况，本文中将开展一系
列不同弹、靶条件下的数值模拟，构建一定数量的数值模拟数据集，采用基于贝叶斯优化的支持向量回
归对 EFP 靶后破片密集飞散角进行预测。
3.3.1 用于训练的数据集生成
利用经试验验证的数值模拟开展不同工况条件下 EFP 侵彻靶板的相关研究，获得靶后破片密集飞
散角的相关数据用于后续支持向量回归的训练过程。在本文中，根据 EFP 的打击特点选取了 EFP 着靶
速度 v 、靶板厚度 h 等 0 2 个变量，不考虑 EFP
0
表 5 用于训练的数值模拟工况
攻角的影响。表 5 显示了各变量的具体取值，其
Table 5 Numerical simulation conditions used for training
中着靶速度 v 介于 1 500～2 200 m/s 之间，靶板
0
设计变量 变量值 工况数
厚度 h 介于 10～30 mm 之间。对于 30 mm 厚度
0
−1
v 0 /(m·s ) 1 500，1 600，1 700，1 800，1 900，2 000，2 100，2 200 8
靶 板 ， 当 着 靶 速 度 低 于 1 7 0 0 m / s 时 ， 受 限 于

h 0 /mm 10，15，20，25，30 5
EFP 的侵彻能力，靶板破碎不充分，破片数量较
