第 46 卷 位国旭，等： 钽合金EFP靶后破片的空间散布特性 第 5 期

证靶的毁伤面积先增大后略微减小，当靶厚增大到一定程度后，鉴于 EFP 侵彻能力的限制，毁伤面积应
逐渐减小，这与实际情况相符。

−30 −30

−25 −25
−20 −20
−15 −15
−10 −10
−5 −5
y/cm 0 y/cm 0
5 5
10 10
15 15
20 20
25 25

30 25 20 15 10 5 0 −5 −10 −15 −20 −25 −30 30 25 20 15 10 5 0 −5 −10 −15 −20 −25 −30
z/cm z/cm
(a) h 0 =15 mm (b) h 0 =20 mm
−30 −30
−25 −25
−20 −20
−15 −15
−10 −10
−5 −5
y/cm 0 y/cm 0
5 5
10 10
15 15
20 20
25 25

30 25 20 15 10 5 0 −5 −10 −15 −20 −25 −30 30 25 20 15 10 5 0 −5 −10 −15 −20 −25 −30
z/cm z/cm
(c) h 0 =25 mm (d) h 0 =30 mm
Fe fragment Ta fragment Avg. max. radius Top 6 sectors

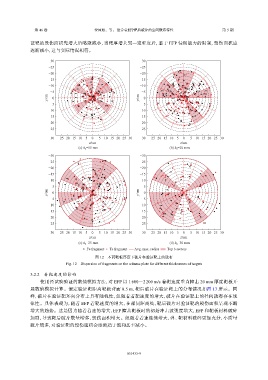

图 12 不同靶板厚度下破片在验证靶上的散布
Fig. 12 Dispersion of fragments on the witness plate for different thicknesses of targets
3.2.2 着靶速度的影响
使用经试验验证的数值模拟方法，对 EFP 以 1 600～2 200 m/s 着靶速度垂直撞击 20 mm 厚度靶板开
展数值模拟计算。假定验证靶距离靶板背面 0.5 m，靶后破片在验证靶上的分布情况如图 13 所示。同
样，破片在验证靶环向分布上具有随机性，但随着着靶速度的增大，破片在验证靶上的径向散布存在规
律性。具体表现为，随着 EFP 着靶速度的增大，在相同距离处，靶后破片对验证靶的毁伤面积呈现不断

增大的趋势。这是因为随着着速的增大，EFP 撞击靶板时的初始冲击波强度增大，EFP 和靶板材料破碎
加剧，导致靶后破片数量增多，毁伤面积增大。但随着着速继续增大，弹、靶材料破碎更加充分，小质量
破片增多，对验证靶的毁伤面积会逐渐趋于饱和甚至减小。

051433-9
