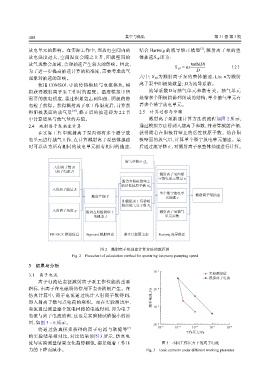

P. 137

408                                         真空与低温                                   第 31 卷 第  3  期


                                                                                            [2]
              放电单元的影响。在实际工作中,当放电空间内的                            结合   Hartwig 的流导修正模型 ,溅射离子泵的整
              放电强度过大,空间温度会随之上升,阳极壁面的                            体抽速    S eff 即为:
              放气现象会加剧,会对抽速产生较大的影响。因此,                                                   tanh(D)
                                                                                S eff = ns                (2)
              为了进一步提高抽速计算的精准度,需要考虑放气                                                      D
              现象对抽速的影响。                                         式中:   S eff 为溅射离子泵的整体抽速,L/s;           n为溅射
                  使用   COMSOL   中的传热模块与电流模块,模                   离子泵中阳极筒数量;           D为流导系数。
              拟获得溅射离子泵工作时的温度。温度模拟中所                                  流导系数     D与抽气单元参数有关。抽气单元
              需要的放电强度,通过积累轰击到阳极、阴极的带                            是指多个阳极筒排列组成的结构,单个抽气单元有
              电粒子获得。获得溅射离子泵工作温度后,计算获                            着多个潘宁放电单元。

                                  [20]
              得阳极表面的放气量 ,修正后的抽速即为                      2.2 节    2.5 计算过程与步骤
              中计算结果与放气量的差值。                                          溅射离子泵抽速计算方法的流程如图                   2 所示,

              2.4 溅射离子泵抽速计算                                     通过模拟方法得到入射离子参数,并计算溅射产额,
                  在实际工作中溅射离子泵内部有多个潘宁放                           获得附着在阳极筒壁上的活性钛原子数。结合阳
              电单元进行抽气工作,在计算溅射离子泵整体抽速                            极壁面的放气量,计算单个潘宁放电单元抽速。最
              时可以认为所有相同的放电单元拥有相同的抽速,                            后通过流导修正,对溅射离子泵整体抽速进行计算。


                                                          放气量修正 Q m
                         入射离子数 N i
                         (离子电流 I)
                                                                         溅射离子泵内潘
                                                                         宁放电单元数量 n
                                                        附着在阳极筒壁上
                                                        的活性钛原子数 N Ti
                         入射离子能量 E
                                                                         单个潘宁放电单
                                           溅射产额 Y                           元抽速 s         溅射离子泵抽速
                                                        阳极壁面上每秒吸
                                                        附的氮气分子数 N a
                         入射离子角度 φ
                                        附着在阳极筒壁上                         溅射离子泵抽气
                                           的概率 J                            单元参数



                        PIC-MCC 模拟仿真    Sigmund 溅射理论     联立计算覆盖率         Hartwig 流导修正


                                               图  2 溅射离子泵抽速计算方法的流程图
                                  Fig. 2 Flowchart of calculation method for sputtering ion pump pumping speed


              3 结果与分析

                                                                        −3
                                                                      10
              3.1 离子电流                                                                          实验测量值
                                                                                                模拟离子电流
                  离子电流是表征溅射离子泵工作性能的重要
              指标,由离子在电磁场的作用下轰击阴极产生。在                                  10 −4
              仿真计算中,离子电流通过统计入射离子数得到,                                  离子电流 I/A
              即入射离子数与点电荷的乘积。而在实验测试中,
              电流通过测量整个放电回路的电流得到,即为电子                                  10 −5
              电流与离子电流的和,这也是实验测试值偏小的原
              因,如图    3~6 所示。                                         10 −6
                  将通过仿真模拟获得的离子电流与耿健等                       [7]          10 −2   10 −3   10 −4   10 −5   10 −6
                                                                                     工作压力/Pa
              的实验结果相对比,对比结果如图                 3 所示,仿真电
              流与实验测量结果变化趋势相似,都是随着工作压                                      图  3 不同工作压力下的离子电流
              力的下降而减小。                                             Fig. 3 Ionic currents under different working pressures
