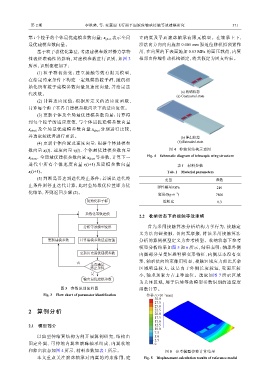

第 2 期                    李轶林,等:变翼面飞行器平面滚珠轴承接触等效建模研究                                        371

              第  i 个粒子的个体最优建模参数向量;x gbes 表示全局                   立内翼及平面滚珠轴承有限元模型。在轴承上下,
                                                   t
              最优建模参数向量。                                         沿法向方向向内施加          0.005 mm  强迫位移模拟预紧作
                  基于粒子群优化算法,考虑建模参数对静力学特                         用,在内翼的下表面施加            0.03 MPa 的面压载荷,内翼
              性表征准确性的影响,对建模参数进行识别,如图                       3    根部由伸缩作动机构锁定,将其假定为固支约束。

              所示,识别流程如下:
                  (1) 粒子群初始化:建立接触等效有限元模型,
              在给定约束条件下构建一定规模的粒子群,随机初
              始化所有粒子建模参数向量及速度向量,并给定迭
                                                                                   (a) 收纳状态
              代次数。
                                                                                 (a) Contracted state
                  (2) 计算适应度值:根据所定义的适应度函数,
              计算每个粒子在各自建模参数向量下的适应度值。
                  (3) 更新个体及全局最优建模参数向量:计算得
              到每个粒子的适应度值,与个体最优建模参数向量
              x pbest 及全局最优建模参数向量          x gbes 分别进行比较,
                                              t
                 i
              并选取较优者进行更新。                                                          (b) 伸出状态
                  (4) 更新个体位置及速度向量:根据个体建模参                                         (b) Extended state
              数向量    x i (t)、速度向量  v i (t)、个体最优建模参数向量                         图 4 伸缩翼结构示意图
              x pbesti 、全局最优建模参数向量       x gbes 等参数,计算下一            Fig. 4 Schematic diagram of telescopic wing structure
                                            t

              迭 代 中 所 有 个 体 速 度 向量     v i (t+1) 及 建 模 参 数 向 量                   表 1 材料参数
              x i (t+1)。                                                     Tab. 1 Material parameters

                  (5) 判断是否达到迭代终止条件:若满足迭代终                                   变量                     参数
              止条件则停止迭代计算,此时全局最优位置即为优
                                                                        弹性模量/GPa                   210
              化结果,否则返回步骤          (2)。                                   密度/(kg·m )
                                                                                 −3
                                                                                                   7800
                                        初始化粒子群                             泊松比                      0.3

                                        参数化等效建模
                                                                2.2    收纳状态下的接触等效建模

                                       分析等效模型变形                     首先采用接触算法分析结构力学行为,接触定
                                                                义为法向硬接触、切向无摩擦,将该采用接触算法
                       更新建模参数        计算建模参数适应度值                 分析的算例模型定义为参考模型。收纳状态下参考
                                                                模型分析结果如图         5  和  6  所示,结果表明:轴承外侧
                                     更新历史最优建模参数                 内翼部分呈受压悬臂梁变形特征,内侧基本没有变
                                                                形,轴承法向约束作用明显,接触区域应力相比其余
                                    否
                                          是否满足
                                          终止条件                  区域明显较大,这是由于外侧长度较短,受面压较
                                          是                     小,轴承预紧力占主导地位。选取如图                   7  所示区域
                                       输出最优建模参数
                                                                为关注区域,用于后续等效模型参数识别的适应度

                             图 3 参数识别流程图                        函数计算。

                                                                           −3
                     Fig. 3 Flow chart of parameter identification  位移 / (×10  mm)
                                                                       30.0


                                                                       27.5
                                                                       25.0
              2    算  例  分  析                                          22.5
                                                                       20.0
                                                                       17.5
                                                                       15.0

              2.1    模型简介                                              12.5
                                                                       10.0
                                                                       7.5
                  以典型伸缩翼结构为例开展算例研究,结构由                                 5.0
                                                                       2.5
              固定外翼、可伸缩内翼和滚珠轴承组成,内翼收缩                                   0

              和伸出状态如图        4  所示,材料参数如表       1  所示。                      图 5 参考模型位移计算结果
                  本文重点关注滚珠轴承对内翼的约束作用,建                            Fig. 5 Displacement calculation results of reference model
