Page 153 - 摩擦学学报2025年第5期

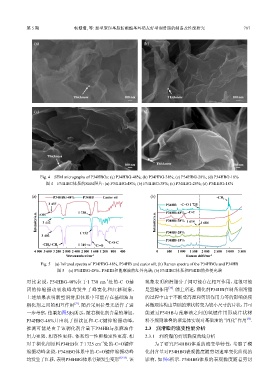

第 5 期 杨珊珊, 等: 新型聚羟基脂肪酸酯基环境友好型润滑脂的制备及性能研究 787

(a) (b)

Thickness 100 nm Thickness 100 nm

(c) (d)

Thickness
100 nm Thickness 100 nm

Fig. 4 SEM micrographs of P34HBGs: (a) P34HBG-48%; (b) P34HBG-38%; (c) P34HBG-28%; (d) P34HBG-18%
图 4 P34HBG体系的SEM照片: (a) P34HBG-48%; (b) P34HBG-38%; (c) P34HBG-28%; (d) P34HBG-18%

(a) P34HBG-48% P34HB Castor oil (b) -CH 2
3 437 P34HB -C=O 1 725
1 730 P34HB-48% -C-C
Intensity/a.u. 3 442 Intensity/a.u. P34HB-38% 1 614 1 684
-OH

3 402 1 732 P34HB-28%
P34HB-18%
C-O-C
1 745
-CH 3 /-CH 2 -C=O
4 000 3 600 3 200 2 800 2 400 2 000 1 600 1 200 800 400 0 500 1 000 1 500 2 000 2 500 3 000 3 500
Wavenumber/cm −1 Raman shift/cm −1
Fig. 5 (a) Infrared spectra of P34HBG-48%, P34HB and castor oil; (b) Raman spectra of the P34HBGs and P34HB
图 5 (a) P34HBG-48%、P34HB和蓖麻油的红外光谱; (b) P34HBG体系和P34HB的拉曼光谱

−1
对比来说，P34HBG-48%位于1 730 cm 处的-C=O基 现象表明润滑脂分子间可能存在相互作用，这很可能
[34]
团的伸缩振动吸收峰均发生了峰宽化和红移现象， 是氢键作用 . 综上所述，稠化剂P34HB在制备润滑脂
上述结果表明新型润滑脂体系中可能存在基础油与 的过程中由于不断受高温和剪切作用力等的影响促使
稠化剂之间的相互作用 . 随后采用拉曼光谱作了进 其微观结构由基础的球状转变为较小尺寸的片状，并可
[31]
一步考察，结果如图5(b)所示，随着稠化剂含量的增加， 能通过P34HB与蓖麻油之间的氢键作用形成片状材
[35]
P34HBG-48%只出现了指纹区和-C-C键伸缩振动峰， 料不规则堆叠的聚集体实现对基础油的“固化”作用 .

推测可能是由于该稠化剂含量下P34HB与蓖麻油作 2.3 润滑脂的流变性能分析

用力更强、相容性更好、体系均一性和稳定性更高. 相 2.3.1 润滑脂的剪切黏度曲线分析
−1
对于稠化剂原料P34HB位于1 725 cm 处的-C=O键伸 为了研究P34HBG体系的流变学特性，考察了稠
缩振动峰来说，P34HBG体系中的-C=O键伸缩振动峰 化剂含量对P34HBG表观黏度随剪切速率变化曲线的
均发生了红移，表明P34HBG体系骨架发生变形 [32-33] . 该 影响，如图6所示. P34HBG体系的表观黏度随着剪切
