Page 158 - 摩擦学学报2025年第5期
P. 158
792 摩擦学学报(中英文) 第 45 卷
C=C
C 1s C-O
C-C
Intensity/a.u. O 1s Fe 2p Intensity/a.u. Background
Envelope
Original curve
−200 0 200 400 600 800 1 000 1 200 1 400 294 292 290 288 286 284 282 280
Binding energy/eV Binding energy/eV
(a) Survey spectra (b) C 1s
C=C
C-O
Fe-O
Intensity/a.u. Background Intensity/a.u. 2p 1/2 Fe 3+ Fe
Envelope
Original curve
2p 1/2 Fe
Background
2p 3/2 Fe 2+ Envelope
3+
Original curve
2p 3/2 Fe 2+
540 535 530 525 730 725 720 715 710 705
Binding energy/eV Binding energy/eV
(c) O 1s (d) Fe 2p
Oil film
Stable tribofilm
P34HB with lamellar
(e) Friction pair surface

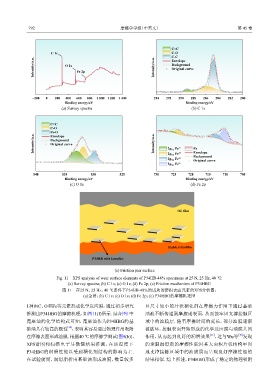

Fig. 11 XPS analysis of wear surface elements of P34HB-48% specimens at 25 N, 25 Hz, 40 ℃:
(a) Survey spectra; (b) C 1s; (c) O 1s; (d) Fe 2p; (e) Friction mechanism of P34HBG
图 11 在25 N、25 Hz、40 ℃条件下P34HB-48%的试块的磨损表面元素的XPS分析图:
(a)全谱;(b) C 1s;(c) O 1s;(d) Fe 2p;(e) P34HBG的摩擦机理图
1种由C、O和Fe等元素形成化学反应膜,通过初步研究 且尺寸较小的片状稠化剂在摩擦力作用下通过基础
推测出P34HBG的摩擦机理,如图11(f)所示. 结合图1中 油被不断传递到摩擦副表面,从而能牢固支撑接触区
蓖麻油的化学结构式可知,蓖麻油作为P34HBG的基 域中的油膜层. 随着摩擦时间的延长,部分油膜逐渐
[50]
础油具有较高的极性 ,表明其容易通过物理作用吸附 被破坏,接触表面开始形成的化学反应膜与油膜共同
[30]
[51]
在摩擦表面形成油膜. 根据40 ℃的摩擦学测试[图9(b)]、 作用,从而起到良好的润滑效果 ,这与Wu等 发现
XPS谱图和扫描电子显微镜结果推测,在该温度下 的聚脲润滑脂的摩擦性能因其大面积片状结构牢固
P34HBG的润滑性能以受到稠化剂结构的影响为主. 地支撑接触区域中的油膜层而呈现良好摩擦性能的
在试验前期,润滑脂析出基础油形成油膜,数量较多 结果相似. 综上所述,P34HBG形成了稳定的物理吸附
