Page 157 - 摩擦学学报2025年第5期

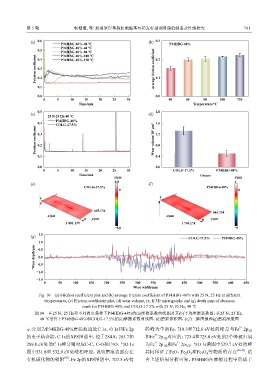

第 5 期 杨珊珊, 等: 新型聚羟基脂肪酸酯基环境友好型润滑脂的制备及性能研究 791

(a) 0.6 P34HBG-48%-40 ℃ (b) 0.3 P34HBG-48%
P34HBG-48%-60 ℃
0.5 P34HBG-48%-80 ℃ 0.2
P34HBG-48%-100 ℃
Friction coefficient 0.3 P34HBG-48%-120 ℃ Average friction coefficient 0.1
0.4

0.2
0.1

0.0 0.0
0 5 10 15 20 25 30 40 60 80 100 120
Time/min Temperature/℃

(c) 0.5 (d) 2.0
25 N-25 Hz-40 ℃
P34HBG-48%
0.4 COLG-17.5% 1.6
Friction coefficient 0.3 Wear volume/10 5 μm 3 1.2

0.2
0.8
0.1 0.4

0.0 0.0
0 5 10 15 20 25 30 COLG-17.5% P34HBG-48%
Time/min Grease
z/μm z/μm
(e) 0.8 (f) 1
COLG-17.5% P34HBG-48%
0 0

0 0
645.134 645.134
x/μm x/μm
0 y/μm 0 y/μm
1 801.139 1 799.178
−5.0 −5
(g) 1.5 COLG-17.5% P34HBG-48%
1.0
Wear depth/μm −0.5
0.5
0.0

−1.0
−1.5
0 50 100 150 200 250 300 350 400 450 500 550 600 650
Wear width/mm
Fig. 10 (a) Friction coefficient plot and (b) average friction coefficient of P34HBG-48% with 25 N, 25 Hz at different
temperatures; (c) Friction coefficient plot, (d) wear volume, (e, f) 3D micrographs and (g) depth map of abrasion
mark for P34HBG-48% and COLG-17.5% with 25 N, 25 Hz, 40 ℃
图 10 在25 N、25 Hz和不同温度条件下P34HBG-48%的(a)摩擦系数曲线图及其(b)平均摩擦系数图；在25 N、25 Hz、
40 ℃条件下P34HBG-48%和COLG-17.5%的(c)摩擦系数曲线图、(d)磨损体积图、(e,f)三维图像和(g)磨痕深度图

2+
示分别为P34HBG-48%磨损痕迹处C 1s、O 1s和Fe 2p 的峰为单质Fe；710.3和712.6 eV处的峰是与Fe 2p 3/2
3+
的电子结合能，C 1s的XPS图谱中，位于284.8、285.7和 和Fe 2p 对应的；723.4和725.0 eV处的2个峰被归属
3/2
3+
2+
289.0 eV处的C 1s峰分别对应C-C、C-O和C=O，与O 1s 为Fe 2p 和Fe 2p ，与O 1s谱图中529.7 eV处的峰
1/2
1/2
图中531.8和 532.9 eV处峰相呼应，说明磨痕表面存在 共同印证了FeO、Fe O 和Fe O 等物质的存在 [48-49] . 结
3
4
3
2
[47]
有机碳化物的吸附 . Fe 2p的XPS图谱中，707.3 eV处 合上述结果分析可知，P34HBG在摩擦过程中形成了
