Page 39 - 《摩擦学学报》2021年第5期
P. 39

628                                     摩   擦   学   学   报                                 第 41 卷

            鉴于此,空间机构中的活动部件普遍采用了遮挡保护                            磁控溅射的MoS -Ti复合薄膜开展了累积通量达到
                                                                              2
                                                                              2
                                                                     22
            措施,以避免润滑材料直接暴露于原子氧环境. 然而,                          6.0×10  atoms/cm 的5 eV原子氧辐照试验,研究了原
            由于体积、质量和功耗等方面的诸多因素限制,在一                            子氧对MoS -Ti薄膜表面形貌、化学组成和真空摩擦
                                                                         2
            些机构中无法对润滑材料遮挡保护,这就要求深入研                            学性能的作用机制,对提升空间润滑设计的可靠性具
            究润滑材料的耐原子氧性能,以提升润滑设计的可靠                            有重要意义.

            性. 目前,对低轨暴露机构普遍使用固体润滑方式,如
                                                               1    试验部分
            常用的溅射MoS 基薄膜、软金属膜和无机粘接MoS                    2
                           2
            膜,其中溅射MoS 基薄膜具有极低的真空摩擦系数、                          1.1    材料制备
                            2
            良好的耐磨损能力、宽的使用温度范围和极低的质                                 采用非平衡磁控溅射镀膜机(Flexcoat 750, Hauzer
            损和可凝挥发. Gao等        [8-9] 的研究表明累积通量2.0×            Corp, Netherlands)在9Cr18基底上(Φ 30 mm×10 mm,
              19
                        2
            10  atoms/cm 的原子氧对于MoS -Sb O 和WS /MoS        2     R 为0.2 μm)沉积MoS -Ti薄膜. 沉积室的背底真空抽
                                              3
                                            2
                                         2
                                                    2
                                                                a
                                                                                 2
                                                                       −3
            多层膜的氧化作用仅局限在表面几十纳米以内. J Cross               [10]   至1.0×10  Pa,先溅射Ti靶,再与两个MoS  靶同时溅
                                                                                                   2
                                                        2
                                              23
            对MoS 薄膜开展了累积通量达到5×10  atoms/cm 的                   射30 min. 沉积的薄膜厚度是1.0±0.1 μm.
                  2

            辐照试验,但其原子氧的动能只有1.5 eV. 通过神州七                       1.2    辐照试验
            号飞船的暴露平台,中科院兰州化物所开展了43.5 h                             在自制的微波电子回旋共振原子氧源上开展原
            的搭载试验并发现原子氧将MoS 氧化成了MoO 和                          子氧辐照试验,工作过程如下:微波源与磁场共振激
                                                       3
                                          2
            MoS O ,同时造成部分S原子的损失,但原子氧的作                         发氧气产生氧等离子体,在加速电压下氧等离子体获
                x
                  y
                                   [11]
            用深度仅局限在1.2 nm内 . 虽然相关研究机构已经                        得5 eV动能,再与中性化钼板发生弹性碰撞,形成通
                                                                           16
                                                                                     2
            开展了大量的研究工作,但是高能原子氧的累积通量                            量密度1.0×10  atoms/(cm ·s)的原子氧束流. 样品所接
                                                                                           22
                                                                                                    2
            低,难以解决长期作用下润滑材料性能变化的问题                             受的累积原子氧通量达到6.0×10  atoms/cm .

            (如空间站机械臂在轨暴露15年,累积通量达到了                            1.3    测试与分析

                  22
                           2
            6.0×10  atoms/cm ).                                1.3.1    真空摩擦学性能测试
                本文作者基于长期暴露活动机构对润滑的迫切                               在真空球盘摩擦试验机上开展摩擦学性能研究,
            应用需求,通过地面原子氧模拟试验设备,对非平衡                            测试信息列于表1中.


                                                     表 1  摩擦测试参数
                                               Table 1  Friction testing parameters
             Testing machine    Friction couples                          Testing conditions
                                                             −3
             Ball on disk in  Ball: Φ 8 mm stainless steel ball, R a : 0.02. Vacuum: < 5×10  Pa,room temperature; Sliding speed: 0.73 m/s of uni-direction; Normal load
             vacuum, made  Set1: MoS 2 -Ti film before AO irradiation;  and track radius: 5 N and 7 mm; Revolving speed: 1 000 r/min; Stopping criterion: terminated
                                                                                     5
            by CSM in Swiss  Set2: MoS 2 -Ti film after AO irradiation  once reaching a total revolutions of 4.5 × 10  r (r represents revolution)


            1.3.2    表征方法
                使用光学显微镜(PEC3010, CSM),扫描电子显微
            镜(SEM , ZESS, Sigma 500), 激光表面轮廓仪(Taylor
            Hobson CCI)观察原子氧辐照前后薄膜的表面形态、
            磨痕和磨斑形貌. 使用纳米硬度计(CSM, Nanometer
            Hardness Measurer,恒定深度100 nm)测量薄膜的显微
            硬度. 使用X射线光电子能谱仪(XPS,PHI 5 000 Vesaprobe
            Ⅲ,Japan,单色化Al Kα X射线源,148 6.8 eV, 经Au
            4f7/2 84.0 eV校准)分析辐照前后元素化学态的变化.

                                                                                                      1 μm
            2    结果与讨论

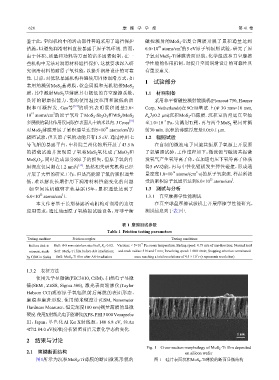

                                                                Fig. 1    Cross-section morphology of MoS 2 -Ti film deposited
            2.1    薄膜断面结构                                                       on silicon wafer
                图1所示为沉积MoS -Ti薄膜的断面微观形貌的                           图 1    硅片表面沉积MoS 2 -Ti薄膜的断面显微结构
                                  2
   34   35   36   37   38   39   40   41   42   43   44
