Page 44 - 《摩擦学学报》2021年第4期

第 4 期 宁可心, 等: 含氢无定型碳摩擦转移膜结构演化规律研究 487

0.92
(a) 10 min 90 min (b) 1 574
30 min 120 min 0.90 D peak I D /I G 1 572
60 min Surface G peak
0.88 Intensity/a.u. Surface G peak 1 570
0.86 1 568
Intensity/a.u. I D /I G 0.84 400 800 1 200 1 600 2 000 1 566 G peak position/cm −1
0.82
1 564
Raman shift/cm −1
0.80
0.78 1 562
1 560
0.76
1 558
0.74
1 556
0.72
2 4 6 8 10 12 14 16 18 20 0 20 40 60 80 100 120
Ramsn shift/10 cm −1 Time/min
2
(c) SiO 2 White
Side
Black
White
Intensity/a.u. Black Side
50 μm
Si-OH
D peak G peak

400 800 1 200 1 600 2 000
Ramsn shift/cm −1

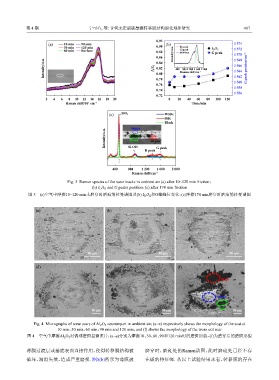

Fig. 3 Raman spectra of the wear tracks in ambient air (a) after 10~120 min friction；
(b) I D /I G and G peaks position；(c) after 174 min friction
图 3 (a)空气中摩擦10~120 min未磨穿时磨痕的拉曼谱图及(b) I D /I G 和G峰峰位变化；(c)摩擦174 min磨穿时磨痕的拉曼谱图

(a) (b) (c)

50 μm 50 μm 50 μm

(d) (e) (f)

Black

White

50 μm 50 μm Side 50 μm

Fig. 4 Micrographs of wear scars of Al 2 O 3 counterpart in ambient air：(a~e) respectively shows the morphology of the scat at
10 min，30 min，60 min，90 min and 120 min，and (f) shows the morphology of the worn out scar
图 4 空气中摩擦Al 2 O 3 对偶球磨斑显微照片：(a~e)分别为摩擦10、30、60、90和120 min时的磨斑形貌，(f)为磨穿后的磨斑形貌

薄膜过渡层或基底表面直接作用，使得转移膜结构被 磨穿时，磨斑处的Raman谱图，此时磨斑处已经不存

破坏，润滑失效，造成严重磨损. 图5(b)所示为薄膜被 在碳的特征峰. 从以上试验结果来看，转移膜的存在
