Page 62 - 《摩擦学学报》2020年第5期
P. 62

第 5 期               孙士斌, 等: 新型极地船用钢在模拟低温海水中的磨损-腐蚀耦合作用研究                                      617

                   表 2    两种热处理钢样的力学性能参数表                      2    结果与讨论
             Table 2    Mechanical properties of the heat-treated steels
                                                               2.1    微观组织
                Sample      R eh /MPa   R m /MPa    A/%
                  N          329         493         30            试验使用的新型低温船用钢中加入C、Mn、Ni、
                 QT          534         611         24
                                                               Cu和Cr等合金元素皆为奥氏体稳定化元素. 其中,
                                                               C质量分数控制在0.11%是为了避免恶化钢板的焊接
            D级钢用于极地船舶建造.
                                                               性能,以及保证处理后残余奥氏体的稳定性;加入
            1.2    试验方法
                                                               Mn元素主要为了促进晶粒细化;加入Si一方面为了提
                抛光处理后的钢样使用4%硝酸+96%无水乙醇
                                                               高钢的强度,另一方面为了提高奥氏体的稳定性,适
            (体积分数)金相腐蚀液刻蚀后进行金相组织观察. 使
                                                               当提高Si含量也与部分国外低温钢元素设计原则相
            用Bruker Contour GT-1白光干涉仪对试样磨损试验后
                                                               符;Cr、Mo和Cu等合金元素的添加主要是起到固溶强
            的磨痕轮廓进行测量,使用CXS-5TAH-118 340扫描电
                                                               化的作用,同时进一步提升钢板的强度和低温韧性.
            子显微镜(Scanning Electron Microscope,SEM)观察试
                                                                   图2(a)显示TMCP轧制钢典型F+P组织转变为由
            样表面形貌.
                                                               类似Q-P-T钢的位错型马氏体+残余奥氏体组织组成,
                利用图1所示的UMT-3 TriboLab多功能摩擦磨损
            试验机与EZstat-pro电化学工作站结合的装置进行磨                       保证钢样在低温环境下能够具有很高的屈服强度和
            损-腐蚀耦合试验. 试验选用的摩擦对偶为Al O 球                         抗拉强度     [18-21] . 两种热处理之后钢样的微观组织如
                                                       3
                                                     2
            (φ=8 mm),对摩方式是球面接触摩擦,往复运动距离                        图2(b~c)所示,其中图2(b)为经过正火处理的低碳钢
            为3 mm,频率为2 Hz,载荷16 N,测试周期为30 min.                  10CrMn2NiSiCu微观组织形貌,可以观察到材料微观
            电化学测量系统采用三电极体系,对电极为铂丝电                             组织以黑色多边形铁素体为主,沿轧制方向分布白色
            极,参比电极为Ag/AgCl电极,工作电极为经过两种不                        片状珠光体. 经过正火处理,钢材的带状组织被明显
            同热处理后的钢样,电位扫描范围为-300~500 mV(VS                     弱化,内部组织相对均匀,晶粒得到细化,韧性得到一
            OCP),扫描速率为0.5 mV/S. 环境介质为按照ASTM                    定提高;图2(c)为经过调质处理的10CrMn2NiSiCu低
            D1141-98标准配置的3.5%NaCl模拟海水,环境温度为                    碳钢微观组织形貌,可以看出经过处理晶粒得到大幅
            5±1 ℃,由UMT-3 TriboLab试验机配套低温模块提供.                  细化,微观组织也发生了很大的改变.
            另外,试验中分别选用阴极保护电位(-0.8 V)、钢样开                       2.2    开路电位
            路电位及加速腐蚀电位(-0.4 V)作为外加电位,研究不                           图3是两种热处理钢样在静止浸泡及摩擦过程中
            同腐蚀条件下的磨损-腐蚀耦合作用.                                  开路电位的变化曲线. 由静止浸泡时的曲线可知钢样
                在对摩试验开始前对钢样进行30 min的浸泡测量                       的开路电位在−0.60 V左右,说明这两种热处理工艺在
            并保证开路电位稳定. 对不同外加电位下,对摩过程                           明显提升钢材低温和常温力学性能的基础上,也保证
            中的腐蚀电流、摩擦系数进行采集,并通过磨损前后                            了钢材原有的耐蚀性. 另外,在低温海水中与氧化铝
            样品的开路电位和极化曲线进行材料腐蚀电化学机
                                                               磨头对摩过程中,两种钢的开路电位均随着浸泡时间
            理分析.
                                                               延长逐渐负移,经过1 800 s对摩试验后,正火处理后
                                                               钢样和调质处理后钢样的开路电位基本稳定在−0.65
                    Grinding column
                                                               和−0.70 V左右,较对摩前发生了明显的负移,说明两
                                             Reference electrode
                                                               种钢样的腐蚀倾向均较普通浸泡情况增大,证明了磨
               Counter electrode
                                                               损-腐蚀耦合作用的发生,这也和Elina Huttunen-Saarivir
                                                                 [22]
                                                               等 的研究结果相同. 研究结果也表明正火处理后的
             Grinding head
                                                   Sample      钢样在低温海水浸泡及低温对摩过程中的开路电位
                                                                                                    [23]
                                                               均要比调整处理钢正移,说明其耐蚀性更高 .
                                                               2.3    极化曲线
              3.5% sodium
             chloride solution
                                                  Working          图4所示为两种热处理钢对摩试验前后测得的极
                                                  electrode
                                                               化曲线. 通过极化曲线图可以看出两种热处理钢在低

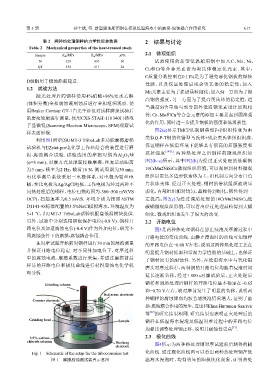

               Fig. 1    Schematic of the setup for the tribocorrosion test
                       图 1    摩擦腐蚀测试装置示意图                      温海水浸泡时,均有明显的阳极钝化现象,证明热处
   57   58   59   60   61   62   63   64   65   66   67
