Page 67 - 《摩擦学学报》2020年第5期

622 摩 擦 学 学 报 第 40 卷

9
9

23 23

315.50 631.00 946.50 1 262.00 μm 315.50 631.00 946.50 1 262.00 μm
(a) N/−0.8 V (b) N/−0.8 V

9 9

23
23
315.50 631.00 946.50 1 262.00 μm 315.50 631.00 946.50 1 262.00 μm
(c) N/OCP (d) QT/OCP

9 9

23
23
315.50 631.00 946.50 1 262.00 μm 315.50 631.00 946.50 1 262.00 μm
(e) N/−0.4 V (f) QT/−0.4 V

7 7
6 N/−0.8 V 6 QT/−0.8 V
5 N/OCP 5 QT/OCP
4 N/−0.4 V 4 QT/−0.4 V
3 2 3 2
Depth/um 1 0 Depth/um 1 0

−1 −1
−2 −2
−3 −3
−4 −4
−5 −5
200 400 600 800 1 000 200 400 600 800 1 000
Lateral/μm Lateral/μm
(g) N steel (h) QT steel

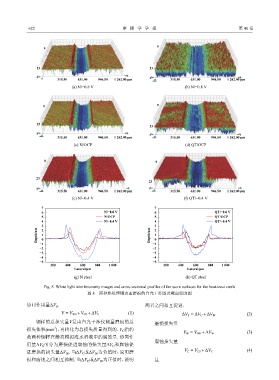

Fig. 8 White light interferometry images and cross-sectional profiles of the worn surfaces for the heat-treat steels
图 8 两种热处理钢表面磨痕的白光干涉图及截面轮廓图

协同作用量ΔV . 两者之间相互促进.
S
(1)
V = V W0 +V C0 +∆V S (2)
∆V S = ∆V C +∆V W
钢样的总损失量V是由白光干涉仪测量磨痕的总 磨损损失量
3
损失体积(mm )，再转化为总损失质量得到的. V 指的
C
V W = V W0 +∆V W (3)
是两种钢样在静态模拟海水溶液中的腐蚀量. 协同作
腐蚀损失量
用量ΔV 可分为磨损促进腐蚀的损失量ΔV 和腐蚀促
S
C
进磨损的损失量ΔV . 当ΔV 或ΔV 为负值时，说明磨 V C = V C0 +∆V C (4)
C
W
W
损和腐蚀之间相互抑制. 当ΔV 或ΔV 为正值时，说明 且
C
W
