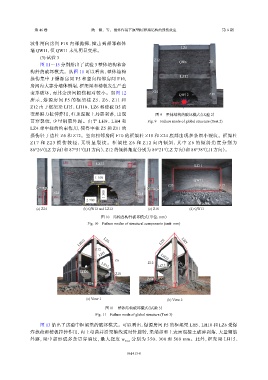

第 46 卷 欧 渊，等： 爆炸作用下原型RC框架结构的毁伤效应 第 6 期

波作用向房间 F10 内部抛掷，撞击到相邻砌体
LZ6
墙 QW11，但 QW11 未见明显变形。
(3) 试验 3
Z12 Z6
图 11～15 分别给出了试验 3 整体结构和各 QW6
构件的破坏模式。从图 11 可以看出，整体结构
LZ12
损伤集中于爆源房间 F5 和竖向相邻房间 F10，
房间内大部分墙体倒塌，框架梁和楼板发生严重
变形破坏，而其余房间损伤相对较小。如图 12 Z24
QW12 Z18
所 示 ， 爆 源 房 间 F5 的 框 架 柱 Z5、 Z6、 Z11 和
TNT
Z12 由于框架梁 LH5、LH10、LZ6 和楼板 B5 的
变形膜力拉伸作用，柱顶混凝土局部剥落，出现 图 9 整体结构的破坏模式（试验 2）
贯 穿 裂 纹 ， 少 量 钢 筋 外 露 。 由 于 LH9、 LH4 和 Fig. 9 Failure mode of global structure (Test 2)
LZ4 对中柱的约束作用，使得中柱 Z5 和 Z11 的
损伤轻于边柱 Z6 和 Z12。竖向相邻房间 F10 的框架柱 Z18 和 Z24 底部出现多条细小裂纹。框架柱
Z 1 7 和 Z 2 3 损 伤 较 轻 ， 无 明 显 裂 纹 。 框 架 柱 Z 6 和 Z 1 2 向 内 倾 斜 ， 其 中 Z 6 的 倾 斜 角 度 分 别 为
86°26′（LZ 方向）和 87°51′（LH 方向），Z12 的倾斜角度分别为 89°21′（LZ 方向）和 88°38′（LH 方向）。

LZ12 LZ11

1 100
QW11
Z23 Z17
Damage Damage
Damage
Damage
Z24 1 300 Z18
2 700
(a) Z24 (b) QW12 and LZ12 (c) Z18 (d) QW11

图 10 结构各构件破坏模式（单位：mm）
Fig. 10 Failure modes of structural components (unit: mm)

LH10 LZ6 LZ6 LH5
Z12
LH5 LH10 Z6
Z6
Z12 LH15
LZ12
LZ12
LH20 Z18
Z24
Z24 Z18
B5
(a) View 1 (b) View 2

图 11 整体结构破坏模式（试验 3）
Fig. 11 Failure mode of global structure (Test 3)
图 13 给出了试验中框架梁的破坏模式。可以看出，爆源房间 F5 的框架梁 LH5、LH10 和 LZ6 受爆
炸载荷和楼板拉伸作用，向上弯曲并沿梁轴线逆时针旋转，梁端部和上表面混凝土破碎剥落，大量钢筋
外 露 ， 梁 中 部 形 成 多 条 贯 穿 裂 纹 ， 最 大 挠 度 w ma x 分 别 为 350、 300 和 500 mm。 此 外 ， 框 架 梁 LH15、
