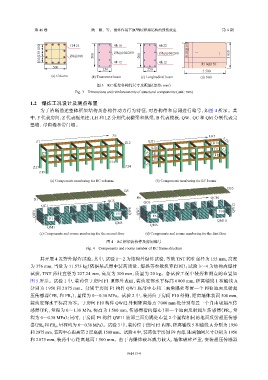

第 46 卷 欧 渊，等： 爆炸作用下原型RC框架结构的毁伤效应 第 6 期

130 12C25 4C16 6C22 C10@150
130 Ø8@100 500 Ø8@100/200 500 Ø8@100/200 … … 3 650
130 4C12 4C12 C10@150
500 250 250 5 500
(a) Column (b) Transverse beam (c) Longitudinal beam (d) Slab

图 3 RC 框架各构件尺寸及配筋（单位：mm）
Fig. 3 Dimensions and reinforcements of structural components (unit: mm)

1.2 爆炸工况设计及测点布置
为了清晰描述整体框架结构及各构件动力行为特征，对各构件和房间进行编号，如图 4 所示。其
中，F 代表房间，Z 代表框架柱，LH 和 LZ 分别代表横梁和纵梁，B 代表楼板，QW、QC 和 QM 分别代表完
整墙、带窗墙和带门墙。

Z6 LH5
Z1 Z12 LH1 LH10 LZ6
LH6
Z7 LZ1 LH11 LH15 LZ12
LH20
LH16
Z18 LZ7
Z13 Z24
Z19

(a) Components numbering for RC columns (b) Components numbering for RC beams
B10
B5
B6 QC10
B1
QC5 QC6
QC1 QW12
QW1 F5 QW6 QW7 F6 F10
F1
QM10
QM5
QM6
QM1
(c) Components and rooms numbering for the second floor (d) Components and rooms numbering for the first floor
图 4 RC 框架各构件及房间编号
Fig. 4 Components and rooms number of RC frame structure

共开展 4 发野外爆炸试验，其中，试验 1～2 为结构外爆炸试验，等效 TNT 药柱直径为 155 mm，高度
为 376 mm，当量为 11.573 kg（依据某武器中装药质量、爆热等参数换算得到）；试验 3～4 为结构内爆炸
试验，TNT 药柱直径为 227.24 mm，高度为 300 mm，质量为 20 kg。各试验工况中装药和测点的布置如
图 5 所示。试验 1 中，装药位于房间 F1 顶部外表面，装药底部水平标高 6 000 mm，距离轴线 1 和轴线 A
分别为 1 950 和 2 875 mm。分别于房间 F1 构件 QW1 底部中心和三面角隅处布置一个 PFB 地面反射超
压传感器（PR 和 1 PR ），量程为 0～0.38 MPa。试验 2 中，装药位于房间 F10 外侧，距离墙体表面 500 mm，
2
装药底部水平标高为零。于房间 F10 构件 QW12 外侧距离爆点 7 000 mm 处分别布置一个自由场超压传
感器（PF ，量程为 0～1.38 MPa，标高为 1 500 mm，传感器指向爆心）和一个地面反射超压传感器（PR ，量
1
3
程为 0～0.38 MPa）；同时，于房间 F9 构件 QW11 底部三面角隅处布置 2 个量程相同的地面反射超压传感
器（PR 和 4 PR ，量程均为 0～0.38 MPa）。试验 3 中，装药位于房间 F5 内部，距离轴线 5 和轴线 A 分别为 1 950
5
和 2 875 mm，装药中心距离第 2 层底板 1 500 mm。试验 4 中，装药位于房间 F9 内部，距离轴网尺寸分别为 1 950
和 2 875 mm，装药中心距离地面 1 500 mm。由于内爆炸破坏威力较大，墙体破碎严重，安装超压传感器
