第 46 卷 欧 渊，等： 爆炸作用下原型RC框架结构的毁伤效应 第 6 期

下冲击波载荷的特征以及单个构件、房间和整体结构的动态响应和破坏模式。最后，基于建筑结构毁伤
评估准则，对每发试验后单个构件、房间和整体结构的毁伤等级进行确定，并对比建筑结构的毁伤范围，
以期为 RC 框架结构毁伤的快速评估和工程防护设计提供试验数据支撑。

1 试验概况

1.1 结构尺寸及配筋
基于 GB 50010－2010《混凝土结构设计规范》 [34] 、GB 50011－2010《建筑抗震设计规范》 [35] 和 GB/T
[36]
1499.3－2022《钢筋混凝土用钢 第 3 部分：钢筋焊接网》 ，设计并建造二层含填充墙原型 RC 框架结构，如
2
图 1 所示。结构细部尺寸如图 2 所示。框架结构总建筑面积为 250 m ，轴网尺寸为 19 500 mm×5 750 mm，
层高为 3 000 mm。每层共 5 个房间，单个房间尺寸为 3 900 mm×5 750 mm。

6 000

5 700
19 500
(a) RC structure (b) Structural dimensions

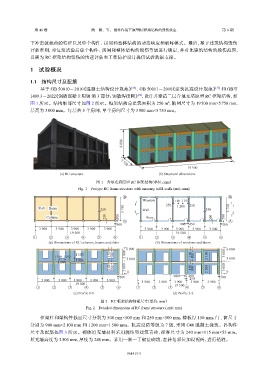

图 1 含填充墙原型 RC 框架结构（单位：mm）
Fig. 1 Protype RC frame structure with masonry infill walls (unit: mm)

B B
Window 1 100 1 100
1 250 250 1
Slab Beam 250 5 750 2 Wall 1 200 240 5 750
Column 250 500 Door 200 500 2
A A
500 900 450 500
3 900 3 900 3 900 3 900 3 900 3 900 3 900 3 900 3 900 3 900
19 500 19 500
1 2 3 4 5 6 1 2 3 4 5 6
(a) Dimensions of RC columns, beams and slabs (b) Dimensions of windows and doors

1 500 150 500 3 000 6 000 150 3 000 6 000
1 100 1 100 500 2 100 3 000
1 000 3 000
1 200
150 500 3 000 0 150 500 2 100 3 000 0
500 900 200 500
3 900 3 900 3 900 3 900 3 900 3 900 3 900 3 900 250 3 900
3 900
19 500
1 2 3 4 5 6 1 2 3 19 500 4 5 6
(c) Profile 1-1 (d) Profile 2-2
图 2 RC 框架结构细部尺寸（单位：mm）
Fig. 2 Detailed dimensions of RC frame structure (unit: mm)
框架柱和梁构件截面尺寸分别为 500 mm×500 mm 和 250 mm×500 mm，楼板厚 150 mm，门、窗尺寸
分别为 900 mm×2 100 mm 和 1 200 mm×1 500 mm。抗震设防等级为 7 级，采用 C40 混凝土浇筑。各构件
尺寸及配筋如图 3 所示。砌体填充墙材料采用烧结型建筑青砖，标准尺寸为 240 mm×115 mm×53 mm。
填充墙高度为 2 500 mm，厚度为 240 mm。采用一顺一丁砌法砌筑，在转角部位加设配砖，进行错缝。

061413-3
