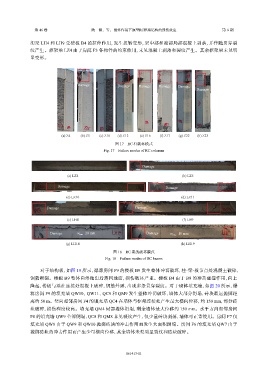

第 46 卷 欧 渊，等： 爆炸作用下原型RC框架结构的毁伤效应 第 6 期

架梁 LH4 和 LH9 受楼板 B4 的拉伸作用，发生扭转变形，梁中部和端部局部混凝土剥落，并伴随贯穿裂
纹产生。框架梁 LZ4 由于房间 F3 各构件的约束作用，未见混凝土剥落和裂纹产生。其余框架梁未见明
显变形。

Damage Damage Damage Damage Damage
Damage

(a) Z4 (b) Z5 (c) Z10 (d) Z12 (e) Z16 (f) Z17 (g) Z22 (h) Z23

图 17 RC 柱破坏模式
Fig. 17 Failure modes of RC columns

Damage

(a) LZ4 (b) LZ5

Damage Damage

(c) LZ10 (d) LZ11

Damage Damage

(e) LH4 (f) LH9

Damage w max =20 mm Damage w max =10 mm

(g) LH14 (h) LH19
图 18 RC 梁的破坏模式
Fig. 18 Failure modes of RC beams

对于结构板，如图 19 所示，爆源房间 F9 的楼板 B9 发生整体冲切破坏，柱-梁-板节点处混凝土破碎，
钢筋断裂。楼板 B9 整体向外抛出后落回地面，损伤破坏严重。楼板 B4 由于 B9 的冲击碰撞作用，向上
隆起，楼板与梁柱连接处混凝土破碎，钢筋外露，出现多条贯穿裂纹。对于砌体填充墙，如图 20 所示，爆

源房间 F9 的填充墙 QW10、QW11、QC9 和 QM9 发生整体冲切破坏，墙体大部分坍塌，砖块最远抛掷距
离约 50 m。竖向相邻房间 F4 的填充墙 QC4 在墙体与框架连接处产生最大横向位移，约 150 mm，部分砖
块破碎，损伤程度较高。填充墙 QM4 局部墙体坍塌，剩余墙体最大位移约 150 mm。水平方向相邻房间
F8 的填充墙 QW9 全部倒塌，QC8 和 QM8 未见裂纹产生，仅少量砖块剥落，墙体可正常使用。房间 F7 仅
填充墙 QW8 由于 QW9 和 QW10 抛掷砖块的冲击作用而发生大面积倒塌。房间 F6 的填充墙 QW7 由于
抛掷砖块的冲击作用而产生少量横向位移，其余墙体未见明显裂纹和砖块破碎。
