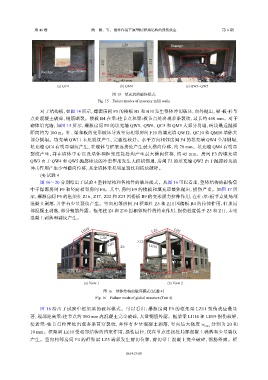

第 46 卷 欧 渊，等： 爆炸作用下原型RC框架结构的毁伤效应 第 6 期

LH4 LZ9 Damage LZ4

Z4 Z5 Z10 Z11 Z9 Z4

Damage w max=70 mm Damage

w max=45 mm
(a) QC4 (b) QM4 (c) QW3−QW5

图 15 填充墙的破坏模式
Fig. 15 Failure modes of masonry infill walls
对于结构板，如图 14 所示，爆源房间 F5 的楼板 B5 和 B10 发生整体冲切破坏，向外抛出，梁-板-柱节
点处混凝土破碎，钢筋断裂。楼板 B4 在梁-柱节点和梁-板节点处出现多条裂纹，最长约 450 mm。对于
砌体填充墙，如图 15 所示，爆源房间 F5 的填充墙 QW5、QW6、QC5 和 QM5 大部分坍塌，砖块最远抛掷
距离约为 100 m。柱、梁和板的变形破坏导致竖向相邻房间 F10 的填充墙 QW12、QC10 和 QM10 墙体大
部分倒塌。填充墙 QW11 未见裂纹产生，完整性较好。水平方向相邻房间 F4 的填充墙 QW4 全部倒塌，
填充墙 QC4 有明显裂纹产生，在墙体与框架连接处产生最大横向位移，约 70 mm。填充墙 QM4 有明显
裂纹产生，并在墙体中心以及墙体和框架连接处均产生最大横向位移，约 45 mm。房间 F3 的填充墙
QW3 由于 QW4 和 QW5 抛掷砖块的冲击作用发生大面积倒塌，房间 F2 的填充墙 QW2 由于抛掷砖块的
冲击作用产生少量横向位移，其余墙体未见明显裂纹和砖块破碎。
(4) 试验 4
图 16～20 分别给出了试验 4 整体结构和各构件的破坏模式。从图 16 可以看出，整体结构的损伤集
中于爆源房间 F9 和竖向相邻房间 F4。其中，房间 F9 的楼板和填充墙整体抛出，损伤严重。如图 17 所
示，爆源房间 F9 的框架柱 Z16、Z17、Z22 和 Z23 因楼板 B9 的变形膜力拉伸作用，在柱-梁-板节点处局部
混凝土剥落，并伴有少量裂纹产生。竖向相邻房间 F4 框架柱 Z5 和 Z11 因楼板 B4 的拉伸作用，柱顶局
部混凝土剥落，部分钢筋外露。框架柱 Z4 和 Z10 因相邻构件的约束作用，损伤程度低于 Z5 和 Z11，未见
混凝土剥落和裂纹产生。

LH10 LZ6 LH5

Z12 LH6 Z6
Z11 LH5 Z12 Z5
Z10 Z6 LH10 Z4
LZ12
LZ12
LH15
Z22 Z23 Z18 Z16
Z24 Z24 Z17
Z18
(a) View 1 (b) View 2
图 16 整体结构的破坏模式（试验 4）
Fig. 16 Failure mode of global structure (Test 4)

图 18 给出了试验中框架梁的破坏模式。可以看出：爆源房间 F9 的框架梁 LZ11 毁伤效应最显
著，端部距离梁-柱节点约 500 mm 内混凝土完全破碎，大量钢筋外露。框架梁 LH14 和 LH19 损伤较轻，
接近梁-柱节点位置处出现多条贯穿裂纹，并伴有少量混凝土剥落，竖向最大挠度 w ma x 分别为 20 和
10 mm。框架梁 LZ10 受相邻结构的约束作用，损伤最轻，仅在节点连接处局部混凝土剥落和少量裂纹
产生。竖向相邻房间 F4 的框架梁 LZ5 端部发生剪切位移，剪切带上混凝土完全破碎，钢筋外露。框
