Page 38 - 《爆炸与冲击》2026年第5期

第 46 卷 刘传志，等： 基于深度学习的亚稳态高熵合金高应变率冲击响应预测 第 5 期

稳态高熵合金在大应变阶段的冲击性能。图 4 (c) 进一步展示了马氏体形核的临界阻力对亚稳态高熵合
f cr 的增加，马氏体相变的发生变得越来越困难。当
金冲击响应的影响，可以看到，随着临界相变阻力
f cr =280 MPa 时，马氏体相变受到明显抑制，材料的强度进一步降低。由此可见，临界相变阻力的提升增
大了马氏体相变发生的门槛，降低了马氏体体积分数及其演化速率，最终影响材料强度。在本研究中，
晶体塑性有限元模型的参数如表 1 所示

0.5
1 400
1 200 0.4
True stress/MPa 800 Phase volume fraction 0.3
1 000

0.2
600
400 Experiment 0.1
Simulation
200 Simulation without Experiment
phase transformation Simulation
0
0
0 0.05 0.10 0.15 0.20 0.25 0.30 0.35 0 0.05 0.10 0.15 0.20 0.25 0.30 0.35
True strain True strain
(a) Stress-strain curves with and without (b) Evolution of martensite volume fraction
phase transformation
1 800 0.8
Simulation without
1 600 phase transformation 0.7
f cr =100 MPa
1 400
f cr =180 MPa 0.6
True stress/MPa 1 000 0.4 Phase volume fraction
f cr =280 MPa
1 200
0.5
800
0.3
600
400 0.2
200 0.1
0 0
0 0.05 0.10 0.15 0.20 0.25 0.30
True strain
(c) Effect of critical resistance of martensite
on impact response

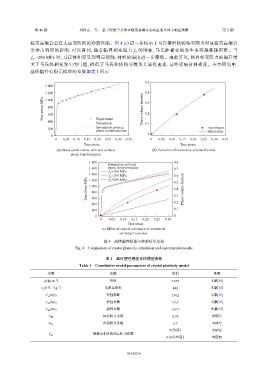

图 4 晶体塑性模拟与实验结果比较
Fig. 4 Comparison of crystal plasticity simulation and experimental results

表 1 晶体塑性模型本构模型参数
Table 1 Constitutive model parameters of crystal plasticity model
参数 名称 取值 来源
−3
ρ/(kg·m ) 密度 7 655 文献[34]
−1
−1
c p /(J·K ·kg ) 比定压热容 430 文献[34]
C 11 /GPa 弹性参数 174.2 文献[35]
C 12 /GPa 弹性参数 97.9 文献[35]
C 44 /GPa 弹性参数 139.7 文献[35]
短程阻力系数 0.29 本研究
α SR
长程阻力系数 本研究
α LR 0.7
0（共面） 本研究
滑移与相变的相互作用系数
ξ αβ
0.6（非共面） 本研究

051422-6
