第 46 卷 董建才，等： 射流侵彻混凝土预损伤对弹体侵彻性能的影响 第 4 期

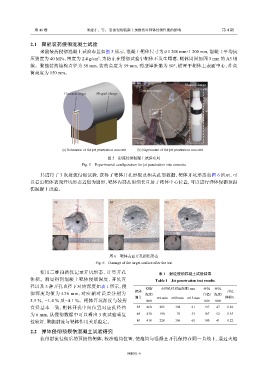

2.1 聚能装药侵彻混凝土试验
聚能装药侵彻混凝土试验布置如图 5 所示，混凝土靶体尺寸为 ∅ 1 200 mm×1 200 mm，混凝土平均抗
3
压强度为 40 MPa，密度为 2.4 g/cm ，为防止在侵彻试验中靶体不发生塌落，靶体周围加固 3 mm 的 A3 钢
箍。聚能装药结构直径为 50 mm，装药高度为 59 mm，药型罩锥角为 50°，横置于靶体上表面中心，炸高
筒高度为 150 mm。

Shaped charge
Concrete target
Concrete target Shaped charge

(a) Schematic of the jet penetration concrete (b) Experiment of the jet penetration concrete
图 5 射流侵彻混凝土试验布局
Fig. 5 Experimental configuration for jet penetration into concrete

共进行了 3 次射流侵彻试验，获得了靶体开孔形貌及相关孔型数据，靶体开坑形态如图 6 所示，可
以看出靶体表面开坑形态近似为圆形，靶体内部孔洞细长且居于靶体中心位置，可以进行弹体侵彻预损
伤混凝土试验。

3# 4# 8#

图 6 靶体表面开孔损伤形态
Fig. 6 Damage of the target surface after the test

使用三维扫描仪记录开坑形态、计算开孔 表 1 射流侵彻混凝土试验结果
体积。测量得到混凝土靶体侵彻深度、开坑直 Table 1 Jet penetration test results
径以及 3 种开孔直径下对应深度如表 1 所示，侵 侵彻 不同孔径对应深度/ mm 开坑 开坑
彻 深 度 均 值 为 436 mm， 对 应 相 对 误 差 分 别 为 靶体 深度/ 直径/ 深度/ 开坑
编号 ∅6 mm ∅10 mm ∅15 mm 体积/L
5.5 %、−1.4 % 及−4.1 %。靶体开坑深度与装药 mm mm mm
直径基本一致，靶体开孔中间位置对应孔径约 3# 460 203 102 61 137 47 0.22
为 6 mm，从侵彻数据中可以看出 3 次试验重复 4# 430 190 76 53 187 52 0.35
性较好，聚能射流与靶体作用关系稳定。 8# 418 228 106 60 180 41 0.22

2.2 弹体侵彻预损伤混凝土试验研究
获得射流侵彻后的预损伤靶体，校准炮筒位置，使炮筒与混凝土开孔保持在同一直线上，通过火炮
