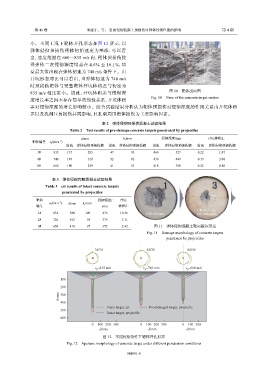

Page 11 - 《爆炸与冲击》2026年第4期

第 46 卷 董建才，等： 射流侵彻混凝土预损伤对弹体侵彻性能的影响 第 4 期

小。不同工况下靶体开孔形态如图 12 所示，以 d
d’
弹体侵彻预损伤靶体初始速度为基准，可以看 h 1 Target
出，速度范围在 660～835 m/s 内，靶体预损伤使 Crater
得弹体二次侵彻深度增益在 4.6% 至 16.1%，增 Tunnel DOP
益最大值出现在弹体初速为 740 m/s 条件下。由
开坑形态对比可以看出，当弹体初速为 740 m/s Projectile
时预损伤靶体与完整靶体开坑体积差与初速为
图 10 靶体剖面图
835 m/s 相比更小。因此，开坑体积差与侵彻深
度增长率之间不存在简单的线性关系，开坑体积 Fig. 10 View of the concrete target section
差对侵彻深度的增长影响较小。综合试验结果分析认为靶体预损伤对侵彻深度的作用关系由开坑体积
差以及孔洞压剪损伤共同影响，且孔洞周围靶体损伤为主要影响因素。

表 2 弹体侵彻预损伤混凝土试验结果
Table 2 Test results of pre-damage concrete targets penetrated by projectiles
d/mm h 1 /mm 侵彻深度/mm 开坑体积/L
−1
靶体编号 v 0 /(m·s )
射流 弹体侵彻预损伤靶 射流 弹体侵彻预损伤靶 射流 弹体侵彻预损伤靶 射流 弹体侵彻预损伤靶
3# 835 137 295 47 95 460 527 0.22 1.47
4# 740 187 318 52 82 430 440 0.35 2.08
8# 666 180 229 41 63 418 388 0.22 0.80

表 3 弹体侵彻完整混凝土试验结果
Table 3 est results of intact concrete targets
penetrated by projectiles
靶体 侵彻深度/ 开坑
−1
v 0 /(m·s ) d/mm h 1 /mm
编号 mm 体积/L
C40-835 m/s
1# 834 580 100 476 10.56 C40-834 m/s Pre-damaged
2# 726 463 93 379 5.11
9# 658 418 87 372 2.42 图 11 弹体侵彻混凝土靶面破坏形态
Fig. 11 Damage morphology of concrete targets
penetrated by projectiles

3#/1# 4#/2# 8#/9#

v =835 m/s v =740 m/s v =666 m/s
0 0 0
100
200
h/mm 300
400
Intact target, jet Pre-damaged target, projectile
500
Intact target, projectile
600
0 100 200 300 0 100 200 300 0 100 200
d/mm d/mm d/mm

图 12 不同侵彻条件下靶体开孔形态
Fig. 12 Aperture morphology of concrete target under different penetration conditions

041001-8
