条件下相对空腔半径（R ）与侵彻深度之间关系进行分析。如图 19 所示，预损伤靶体中包括靶体空腔及
c
空腔周围混凝土损伤，预开孔靶体则仅有空腔，不存在混凝土损伤。

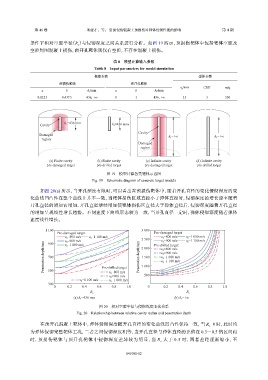

表 8 模型计算输入参数
Table 8 Input parameters for model simulation
靶体参数 弹体参数
预损伤靶体 预开孔靶体
r p /mm CRH m/g
a b h 1 /mm a b h 1 /mm
0.112 5 0.437 5 436, +∞ 0 1 436, +∞ 15 3 550

Cavity h 1 =436 mm h 1 =436 mm
Cavity
Damaged h 1 =+∞ h 1 =+∞
region
Damaged
region

(a) Finite cavity (b) Finite cavity (c) Infinite cavity (d) Infinite cavity
pre-damaged target pre-drilled target pre-damaged target pre-drilled target

图 19 模型计算各类靶体示意图
Fig. 19 Schematic diagram of concrete target models
如图 20(a) 所示，当开孔深度有限时，可以看出在预损伤靶体中，随着开孔直径的变化侵彻深度的变
化曲线凹凸性在整个曲线上并不一致，当靶体损伤区域直径小于弹体直径时，侵彻深度的增长速率随着
开孔直径的增加而增加，开孔直径继续增加使靶体损伤区直径大于弹体直径后，侵彻深度随着开孔直径
的增加呈现线性增长趋势。不同速度下曲线形态较为一致，当开孔直径一定时，弹体侵彻深度随着弹体
速度线性增长。

1 100 3 000

Pre-damaged target Pre-damaged target
v 0 =800 m/s v 0 =1 100 m/s v 0 =800 m/s v 0 =1 000 m/s
v 0 =900 m/s
v 0 =900 m/s 2 500 Pre-drilled target v 0 =1 100 m/s
Penetration depth/mm 700 Penetration depth/mm 1 500 v 0 =900 m/s
900
v 0 =1 000 m/s
2 000
v 0 =800 m/s
v 0 =1 000 m/s
v 0 =1 100 m/s
1 000
Pre-drilled target
500
v 0 =800 m/s
v 0 =900 m/s 500
v 0 =1 100 m/s v 0 =1 000 m/s
300
0 0.2 0.4 0.6 0.8 1.0 0 0.2 0.4 0.6 0.8 1.0
R c R c
(a) h 1 =436 mm (b) h 1 =+∞
图 20 相对空腔半径与侵彻深度变化关系
Fig. 20 Relationship between relative cavity radius and penetration depth
在预开孔混凝土靶体中，弹体侵彻深度随开孔直径的变化曲线凹凸性保持一致，当 R =0 时，此时均
c
为弹体侵彻完整靶体工况，二者之间侵彻深度相等，当开孔直径与弹体直径的比值在 0.3～0.5 倍区间内
时 ， 预 损 伤 靶 体 与 预 开 孔 靶 体 中 侵 彻 深 度 差 异 较 为 明 显 ， 当 R 大 于 0.5 时 ， 两 者 差 距 逐 渐 缩 小 ， 至
c
