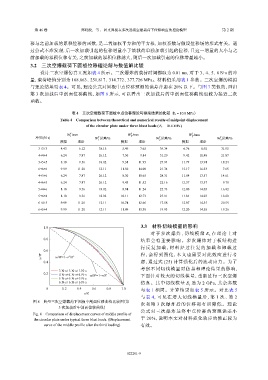

第 46 卷           郑晓波,等: 固支圆板在多次远场空爆载荷下位移响应的理论模型                                 第 2 期

               移与之前加载的累积位移的函数,是二者加权平方和的平方根,加权系数与假设位移场的形式有关。通
               过公式不难发现,后一次加载引起的位移增量小于该载荷单独加载引起的位移,且这一增量的大小与之
               前加载的累积位移有关,之前加载的累积位移越大,则后一次加载引起的位移增量越小。

                3.2    三次空爆载荷下圆板位移理论解与数值解比较
                   设计三次空爆仿真工况如表             4  所示。三次爆炸的载荷时间都取为                0.01 ms,对于  3、4、5、6 N·s 的冲
               量,载荷峰值分别为         188.863、251.817、314.772、377.726 MPa。材料仍采用表         1  参数。三次空爆的模拟
               与理论结果见表        4。可见,理论公式对圆板中点位移预测的误差普遍在                        20%  以下。与图     7  类似的,画出
               第  3  次加载后中剖面位移曲线,如图             8  所示,可以看出三次加载后的中剖面位移曲线也较为接近二次
               函数。



                                                                              E t = 10.8 MPa  )
                                 表 4    三次空爆载荷下圆板中点位移理论与模拟结果的比较(
                            Table 4    Comparison between theoretical and numerical results of midpoint displacement
                                                                        E t = 10.8 MPa  )
                                       of the circular plate under three blast loads (
                                                           f
                                f
                                                                                      f
                               W /mm                      W /mm                      W /mm
                 冲量/(N·s)       1          W 误差/%          2          W 误差/%          3          W 误差/%
                                                                                                   f
                                             f
                                                                        f
                                                                                                   3
                                             1
                                                                        2
                            模拟     理论                  模拟      理论                 模拟      理论
                  3+3+3     4.43    6.12     38.15     5.49    7.65     39.34     6.76    8.92     31.95
                  4+4+4     6.24    7.87     26.12     7.50    9.84     31.20     9.42    11.48    21.87
                  5+5+5     8.10    9.56     18.02     9.34    11.95    27.94     11.79   13.94    18.24
                  6+6+6     9.99   11.20     12.11     11.50   14.00    21.74     15.17   16.33     7.65
                  4+5+6     6.24    7.87     26.12     8.30    10.65    28.31     11.84   13.57    14.61
                  4+6+5     6.24    7.87     26.12     9.43    11.52    22.16     12.37   13.57     9.70
                  5+4+6     8.10    9.56     18.02     8.94    11.24    25.73     12.00   14.03    16.92
                  5+6+4     8.10    9.56     18.02     10.11   12.73    25.91     11.81   14.03    18.80
                  6+4+5     9.99   11.20     12.11     10.74   12.66    17.88     12.07   14.55    20.55
                  6+5+4     9.99   11.20     12.11     11.09   13.30    19.93     12.20   14.55    19.26


                    1.0                                         3.3    材料切线模量的影响
                                                                    对  于  多  次  爆  炸  , 切  线  模  量  E  t  在  理  论  上  对
                    0.8                                        结  果  会  有  重  要  影  响  。  多  次  爆  炸  对  于  板  结  构  进
                                                               行  反  复  加  载  , 材  料  经  过  往  复  的  加  载  和  卸  载  过
                    0.6
                   w/W    w/W=1−r /R 2                         程  , 会  得  到  强  化  , 本  文  也  需  要  对  此  效  应  进  行  考
                                2
                    0.4                                        虑,通过式      (25) 计算强化后的流动应力。为了
                           3 N·s+3 N·s+3 N·s                   考  察  不  同  切  线  模  量  对  仿  真  和  理  论  结  果  的  影  响  ,
                    0.2    4 N·s+4 N·s+4 N·s w/W=1−r/R
                           5 N·s+5 N·s+5 N·s                   下面针对较大的切线模量,重新进行三次空爆
                           6 N·s+6 N·s+6 N·s                   仿  真  。  其  中  切  线  模  量  E 选 t  为  2 GPa, 其  余  参  数
                      0      0.2   0.4    0.6   0.8    1.0     与表   1  相同。计算结果如表          5  所示。对比表      5
                                      r/R
                                                               与  表  4, 可  见  在  增  大  切  线  模  量  后  , 第  1  次  、 第  2
                图 8    典型三次空爆载荷下圆板中剖面位移曲线比较图(第
                                                               次  和  第  3  次  爆  炸  后  的  位  移  都  有  所  降  低  。  理  论
                           3  次加载后中剖面位移曲线)
                                                               公  式  对  三  次  爆  炸  最  终  中  点  位  移  的  预  测  误  差  小
                Fig. 8    Comparison of displacement curves of middle profile of
                                                               于  20%,说明本文对材料强化效应的修正较为
                the circular plate under typical three blast loads. (Displacement
                     curve of the middle profile after the third loading)  有效。





                                                         022201-9
