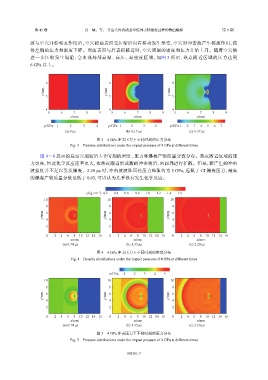

第 45 卷             肖    敏,等: 含空穴炸药硝基甲烷冲击转爆轰过程的数值模拟                              第 9 期

               波与空穴开始相互作用后,空穴的前表面受压缩后向右移动发生形变,空穴对冲击波产生稀疏作用,使
               得左侧的压力和密度下降。当前表面与后表面接近时,空穴周围的密度和压力开始上升。随着空穴被
               进一步压缩发生塌陷,会出现局部高温、高压、高密度区域,如图                               3  所示,热点附近区域的压力达到
               6 GPa 以上。


                     6                           6                           6
                    y/mm  5                      y/mm  5                     y/mm  5




                     4                           4                           4
                      5     6     7    8     9    5     6     7    8     9    5     6     7    8     9
                                x/mm                        x/mm                        x/mm
                     p/GPa  1   2     3     4    p/GPa 1   2     3    4      p/GPa 1  2  3  4  5  6  7
                              (a) 0 μs                   (b) 0.17 μs                 (c) 0.37 μs
                                            图 3    4 GPa 冲击压力下不同时刻的压力分布
                                Fig. 3    Pressure distributions under the impact pressure of 4 GPa at different times

                   图  4~6  展示的是空穴塌缩后         3  个时刻的密度、压力和爆轰产物质量分数分布。热点附近区域的压
               力更高,因此化学反应速率更大,在热点附近形成新的冲击波后,向四周进行扩散。但是,新产生的冲击
               波强度并不足以引发爆轰。2.20 μs 时,冲击波波阵面处压力峰值约为                           5 GPa,远低于    CJ 爆轰压力,最高
               的爆轰产物质量分数也低于             0.03,可以认为几乎没有发生化学反应。


                                             −3
                                       ρ/(g·cm )  0.2  0.4  0.6  0.8  1.0  1.2  1.4  1.6
                     10                          10                          10
                     8                           8                           8
                    y/mm  6 4                   y/mm  6 4                   y/mm  6 4


                     2                           2                           2
                     0   2  4  6  8 10 12 14 16  0   2  4  6  8 10 12 14 16  0   2  4  6  8 10 12 14 16
                                x/mm                        x/mm                        x/mm
                             (a) 0.74 μs                 (b) 1.35 μs                 (c) 2.20 μs
                                            图 4    4 GPa 冲击压力下不同时刻的密度分布
                                Fig. 4    Density distributions under the impact pressure of 4 GPa at different times


                                                  p/GPa  1  2    3   4    5
                     10                          10                          10
                     8                           8                           8
                    y/mm  6 4                   y/mm  6 4                   y/mm  6 4

                     2                           2                           2

                     0   2  4  6  8 10 12 14 16  0   2  4  6  8 10 12 14 16  0   2  4  6  8 10 12 14 16
                                x/mm                        x/mm                        x/mm
                             (a) 0.74 μs                 (b) 1.35 μs                 (c) 2.20 μs

                                            图 5    4 GPa 冲击压力下不同时刻的压力分布
                                Fig. 5    Pressure distributions under the impact pressure of 4 GPa at different times


                                                         092301-7
