第 45 卷 王 振，等： 平整壁面通道内冲击波传播试验研究 第 9 期

设置相同的压力标尺范围，如图 14 所示。装药位置相同时，工况 Sim 3 中前波面具有比 Sim 1 中更
宽的压力区，且正超压作用时间更长；随着冲击波的传播，两工况波阵面行为一致，但 Sim 3 中压力更高，

0.824 ms 0.824 ms 0.824 ms 0.824 ms
p/MPa
0.250
0.243
1.730 ms 1.730 ms 1.730 ms 1.730 ms 0.235
0.228
0.220
0.213
3.171 ms 3.171 ms 3.171 ms 3.171 ms 0.205
0.198
0.190
0.183
6.566 ms 6.566 ms 6.566 ms 6.566 ms 0.175
0.168
0.160
0.153
8.326 ms 8.326 ms 8.326 ms 8.326 ms 0.145
0.138
0.130
0.123
9.520 ms 9.520 ms 9.520 ms 9.520 ms 0.115
0.108
0.100
Sim 1 Sim 2 Sim 3 Sim 4

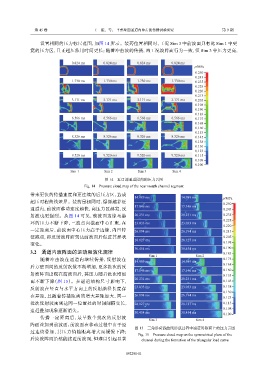

图 14 近口部通道段内的压力云图
Fig. 14 Pressure cloud map of the near mouth channel segment

带来更快的传播速度和更连续的后压力区，造成
14.989 ms 14.989 ms p/MPa
超压时程曲线差异。装药量相同时，爆源越靠近 0.250
17.146 ms 17.146 ms
通道内，前波面移动速度越快，高压力区越宽，反 0.243
射波也更强烈。从图 14 可见，前波面边缘马赫 20.231 ms 20.231 ms 0.235
0.228
环的压力不断下降，三波点向截面中心汇聚，在 23.033 ms 23.033 ms
0.220
一定距离后，前波面中心压力高于边缘，内凹特 26.194 ms 26.194 ms 0.213
征减弱，即反射波阵面到达前波面后促进其形状 0.205
28.127 ms 28.127 ms
变化。 0.198

30.454 ms 30.454 ms 0.190
3.2 通道内波阵面的运动和演化规律 0.183
Sim 1 Sim 2
随着冲击波在通道内继续传播，反射波在 14.989 ms 14.989 ms 0.175
后方壁面间的反射次数不断增加，更多批次的反 0.168
17.146 ms 17.146 ms 0.160
射波阵面出现在前波面后，其压力随着批次增加 0.153
20.231 ms 20.231 ms
而不断下降（图 15）。在通道结构尺寸影响下， 0.145
反射波在竖直与水平方向上的反射路径长度存 23.033 ms 23.033 ms 0.138
0.130
在差距，且随着传播距离的增大差距加大，同一 26.194 ms 26.194 ms 0.123
批次反射波面到达同一位置处的时间间隔变长， 28.127 ms 28.127 ms 0.115
0.108
追赶叠加现象逐渐消失。 30.454 ms 30.454 ms 0.100
传播一定距离后，最早数个批次的反射波 Sim 3 Sim 4
阵面叠加到前波面，前波面在移动过程中由于经
图 15 三角形荷载曲线形成过程中通道对称面上的压力云图
过连续叠加，其压力值随距离增大而缓慢下降；
Fig. 15 Pressure cloud map on the symmetrical plane of the
后续波阵面虽然能接近前波面，但难以引起显著 channel during the formation of the triangular load curve
