Page 80 - 《真空与低温》2025年第3期
P. 80

苟明楷等:加热电流对六硼化镧阴极场发射特性影响研究                                        351


                  FIB  工艺是制备纳米尺度电子源的重要方法,                       时的加热温度约为           800~1 000 K,远低于六硼化镧
                                                                                        [1]
              本研究使用       FIB  工艺在钨锥上加工了六硼化镧。                   热阴极的工作温度          1 800 K 。
              首先,通过纳米手将一块微米级单晶块从六硼化镧
                                                                      2 400
              单晶基底上挑起;再将其放到削好的钨锥台上,通                                  2 200    仿真温度
              过沉积    Pt 将两者固定;最后,使用离子束将钨台上                            2 000    参考温度
                                                                      1 800
              的单晶块削尖,获得曲率半径约为                 10 nm  的六硼化             1 600
              镧锥。图     1(c)是使用    FIB  工艺制备的六硼化镧阴                    温度/K  1 400
                                                                      1 200
              极样品的扫描透射电子显微镜(STEM)照片,六硼化                               1 000                         1 029 K
                                                                                                     782 K
              镧单晶通过      FIB  沉积的  Pt 连接到钨锥上面。图          1(d)          800
                                                                       600
              是制备的六硼化镧阴极的透射电子显微镜(TEM)                                  400                    感兴趣区域
                                                                                              1.7~1.8 A
                                                                       200
              高分辨像,晶格清晰可见,<100>晶向原子间距为                                    0    0.5  1.0  1.5  2.0   2.5  3.0
              0.42 nm,与六硼化镧晶体的理论值一致。                                                  加热电流/A

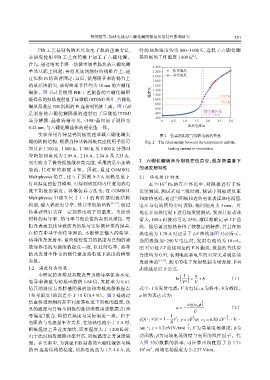

                  实验采用肖特基钨阴极底座承载六硼化镧尖                                    图  2 仿真的温度与加热电流的关系
              端的阴极结构,根据肖特基钨阴极底座使用手册可                               Fig. 2 The relationship between the temperature and the
              知其在    1 500 K、1 600 K、1 700 K  及  1 800 K  分别对                heating current in simulation

              应的加热电流为         2.09 A、2.16 A、2.24 A  及  2.33 A。
              而实验为了保持低能散和高亮度,采用的是小加热                            2 六硼化镧纳米冷阴极在低真空、低加热温度下
              电流,其对应的温度未知。因此,通过                     COMSOL      的场发射特性

              Multiphysics 仿真,建立了预测        0~3 A  加热电流下         2.1 场发射     IV  特性
              灯丝温度的仿真模型,可得到该区间内任意加热电                                 在  7×10  Pa 的真空环境中,对阴极进行了场
                                                                           −6
              流下阴极的温度。具体仿真方法为:在                     COMSOL      发射测试,测试采用二级结构,测试中阴极接负压
              Multiphysics 中建立尺寸     1∶1 的肖特基阴极结构               和加热电流,通过与阳极相连的电流表读取电流值,
              模型,输入钨丝电导率、热导率初始函数                   [11-12] ,通过  电压与电流值均实时读取,极间距离为                    3 mm。首
              仿真获得针尖在一定加热电流下的温度。考虑到                             先在不加热情况下进行场发射测试,发现其波动非
              材料的电导率、热导率与理论值的差别及焊接、弯                            常大,100 s 内波动可达        25%,难以准确记录         I-V  曲
              折及表面氧化导致仿真结果与实际测量值的误差,                            线。随后通过加热获得了较稳定的特性,并且在加
              在仿真中基于热传导理论,不断修正输入的电导、                            热电流为     1.78 A  时记录了    I-V  曲线如图   3(a)所示。
              热导值及发射率,最终使得仿真的温度与已知的离                            当阴极施加−290 V       电压时,发射电流约为            10 nA。
              散加热电流与温度数据点一致,以此时电导、热导                            图  3(b)是  I-V  曲线对应的    F-N  曲线,数据的直线拟
              值及发射率作为预测任意加热电流下温度的模型                             合度均为     0.97,表明电流和电压的对应关系满足场
              参数。                                               发射理论     [13-15]
                                                                            ,此时的电子发射机制为场发射,F-N
              1.2 温度仿真结果                                        曲线满足以下公式:
                  本研究仿真模型参数设置为热导率保持不变,                                             (  I  )  a
                                                                                 ln    =   +b            (1)
              电导率调整为初始函数的              1.04 倍,发射率为      0.61,                       V 2  V
                                                                                   V
              仿真的温度与肖特基阴极的加热参数离散数据点                             式中:   I为发射电流; 为电压;a 为斜率;              b为截距。
              (参考温度)的误差小于           10 K(0.4 %)。图   2 是通过       a 的为表达式为:
              仿真模型预测的在不同加热电流下阴极的温度,仿                                                         3
                                                                                      s(y)c 2 ϕ 2
              真的温度与肖特基阴极的加热参数离散数据点(参                                             a = −   β               (2)
              考温度)重合,即仿真温度与实际温度一致。由于                                          1          1              3
                                                                                 2
                                                                式中:   s(y) = 1− y ;  y = cF 2 ϕ c 2 = 6.83 eV 2 ·V·
                                                                                                       −
                                                                                           ;
              电阻热与电流呈平方关系,在加热电流小于                     2 A  时,                 6
                                                                                      1
                                                                   −1
                                                                                     −
              阴极温度上升速度加快,而在温度大于                   1 200 K  时,   nm ;  c = 1.2 eV(V/nm) 2 ;F  为局域电场强度;      ϕ为
              由于此时辐射散热功率升高,阴极温度上升速度减                            功函数;    β为局域电场强度与电压的线性因子。代
              慢。在实验中,为保证           FIB  制备的六硼化镧锥与钨              入图   3(b)数据的斜率,可计算出线性因子为                   7.7×
                                                                     −1
                                                                  6
              的  Pt 连接结构的稳定,加热电流选为               1.7~1.8 A,此    10  m ,局域电场强度为         2~2.57 V/nm。
   75   76   77   78   79   80   81   82   83   84   85
