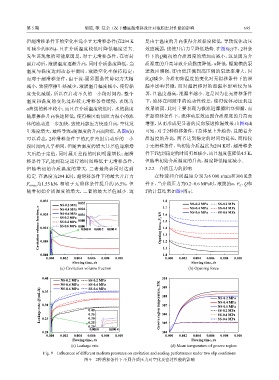

第 5 期                    胡琼, 等: 复杂工况下槽底超滑移设计对液膜密封性能的影响                                       695

            但超滑移条件下的空化率远小于无滑移条件(在294 K                         是由于温度的升高使得介质黏度降低,导致流体动压
            时减少约80%),且在介质温度较低时降低幅度更大.                          效应减弱,致使开启力呈降低趋势. 在图8(c)中,2种条
            发生该现象的可能原因是,对于无滑移条件,在密封                            件下的Q随初始介质温度的增加而减小,这是因为介
            副启动后,液膜温度逐渐升高,同时介质黏度降低,当                           质温度的升高导致介质黏度降低,α降低,螺旋槽的泵
            温度与黏度达到动态平衡时,液膜空化率保持稳定;                            送效应增强,即由低压侧到高压侧的泵送率增大,因
            而对于超滑移条件,由于流-固界面黏性剪切力大幅                            此Q减少. 介质初始温度的变化对无滑移条件下的泄
            减小,致使摩擦生热减少,液膜温升幅度减小,使得黏                           漏率影响甚微,而对超滑移时的泄漏率影响较为显
            度变化减缓,所以在启动不久的一小段时间内,整个                            著,且温度越高,泄漏率越小. 这是因为在无滑移条件
            温度和黏度的变化过程较无滑移条件缓慢,表现为                             下,流体在间隙中的流动性较差,使得流体动压泵送
            α曲线的斜率较小;而且在介质温度较低时,水的黏度                           效果较弱,此时主要表现为微流道摩擦阻塞抑漏,而
            随摩擦热升高快速降低,使得槽区剪切阻力很小的流                            在超滑移条件下,流体动压效应因介质温度的升高而
            体的流动进一步加快,致使局部压力快速升高,空化发                           增强,从而形成更显著的反向泵送抑漏效果.由图8(d)
            生难度增大,最终导致α随温度的升高而降低. 从图8(b)                       可知,对于2种滑移条件,T总体呈上升趋势,且随着介
            可以看出,2种滑移条件下的F 在密封启动后的一小                           质温度的升高,两者达到稳定的时间均延长,而相较
                                       o
            段时间内几乎相同,但随着温度的增大其差值逐渐增                            于无滑移条件,当初始介质温度为294 K时,超滑移条
            大后趋于定值,同时展开差距的时间明显增长;超滑                            件下T达到稳定的时间明显减小,而且温度值降低4.5 K,
            移条件下F 达到稳定运行的时间略低于无滑移条件,                           但随着初始介质温度的升高,温度降低幅度减小.
                      o

            但随着初始介质温度的增大,二者最终会同时达到                             3.2.2    介质压力的影响
            稳定. 在温度为294 K时,超滑移条件下的最大开启力                            在转速和介质温度分别为6 000 r/min和300 K条
            F omax 为1.55 kN,相较于无滑移条件提升约16.5%,但                 件下,当介质压力为0.2~0.6 MPa时,液膜的α、F 、Q和
                                                                                                       o
            随着初始介质温度的增大,二者的最大差值减小. 这                           T的计算结果如图9所示.


                  0.032           0.032                                1.8
                           NS-0.2 MPa 0.016                            1.7        NS-0.2 MPa  SS-0.2 MPa
                                                                                  NS-0.4 MPa
                                                                                              SS-0.4 MPa
                 Cavitation volume fraction, α  0.016  SS-0.2 MPa  0.008  Opening force, F o /kN  1.5
                           NS-0.4 MPa 0.024
                                                                                  NS-0.6 MPa
                                                                                              SS-0.6 MPa
                           NS-0.6 MPa
                                                                       1.6
                  0.024
                           SS-0.4 MPa
                           SS-0.6 MPa 0.000
                                                                       1.4
                                    0.000 0 0.000 2 0.000 4
                                                                       1.3
                  0.008
                                                                       1.2
                  0.000                                                1.1
                                                                       1.0
                     0.000  0.002  0.004  0.006  0.008  0.010           0.000  0.002  0.004  0.006  0.008  0.010
                                Flowing time, t/s                                  Flowing time, t/s
                           (a) Cavitation volume fraction                        (b) Opening force
                   0.40    NS-0.2 MPa  SS-0.2 MPa                     310
                           NS-0.4 MPa  SS-0.4 MPa                     309
                           NS-0.6 MPa
                                       SS-0.6 MPa
                  Leakage rate, Q/(mL/h)  0.30  0.40                 Groove region temperature, T/K  308  NS-0.2 MPa
                   0.35
                                                                                              NS-0.4 MPa
                                                                      307
                                                                                              NS-0.6 MPa
                                                                                              SS-0.2 MPa
                                                                      306
                                       0.35
                                                                                              SS-0.4 MPa
                                       0.30
                   0.25
                                       0.25
                                       0.20                           305                     SS-0.6 MPa
                   0.20                0.000 0  0.000 4               304
                     0.000  0.002  0.004  0.006  0.008  0.010           0.000  0.002  0.004  0.006  0.008  0.010
                                Flowing time, t/s                                  Flowing time, t/s
                               (c) Leakage rate                           (d) Mean temperature of groove region
                   Fig. 9    Influences of different medium pressures on cavitation and sealing performance under two slip conditions
                                     图 9    2种滑移条件下不同介质压力对空化及密封性能的影响
