Page 129 - 摩擦学学报2025年第5期
P. 129
第 5 期 徐昆宇, 等: 3种珠光体钢轨焊接接头滚动磨损与损伤性能研究 763
Granular carbides
50 μm 5 μm
(a) Rail 1#
Granular carbides
50 μm 5 μm
30 μm
5 μm
(b) Rail 2#
5 μm
30 μm
50 μm 5 μm
(c) Rail 3#

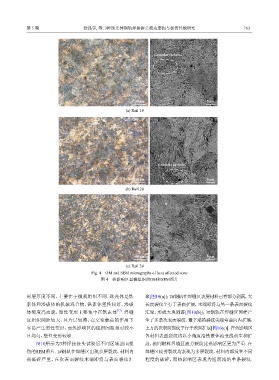

Fig. 4 OM and SEM micrographs of heat affected zone
图 4 热影响区显微组织的OM和SEM照片
形层厚度不同，主要在于微观组织不同. 珠光体是铁 聚[图10(a)]；2#钢轨在焊缝区表层材料已有部分剥落，大
素体和渗碳体的机械混合物，铁素体塑性较好，渗碳 长度裂纹平行于表面扩展，末端即将与另一条表面裂纹
[27]
体硬度高而脆，塑性变形主要集中在铁素体 . 焊缝 汇聚，形成大块剥落[图10(b)]；3#钢轨在焊缝区同样产
区组织间距较大，且片层较薄，在交变载荷的作用下 生了多条次表面裂纹，最下端的裂纹尖端弯曲向内扩展，
容易产生塑性变形，而热影响区的组织间距相对较小 上方的次表面裂纹平行于表面扩展[图10(c)]. 在热影响区
且均匀，塑性变形较轻. 各材料表面裂纹均以小角度沿铁素体流变线萌生和扩
图10所示为3种焊接接头试验后不同区域剖面损 展，相同材料焊缝区疲劳裂纹比热影响区更为严重. 在
伤的SEM照片. 1#钢轨在焊缝区出现多层裂纹，材料内 焊缝区疲劳裂纹均表现为多层裂纹，材料内部发生不同
部破碎严重，在次表面裂纹末端即将与表面裂纹汇 程度的破碎，而热影响区表现为短而浅的单条裂纹.
