Page 8 - 摩擦学学报2025年第4期

496 摩擦学学报（中英文） 第 45 卷

础油体系中分散均匀. 然而经过高温碳化后的PCN- 2.4 摩擦学性能表征
500则由于其中部分有机相被热解而导致在第8天就出 首先对基础油500SN以及分别添加质量分数为
现沉淀分层. 长时间的观测结果表明，偶联剂的接枝 0.5%、1.0%和2.0% GO-SH@PCN-500的500SN的摩擦
和GO改性可以有效改善炭纳米球在润滑油中的分散 学性能进行了测试，结果表明添加润滑油添加剂后的

稳定性，这主要是由于经过偶联剂和GO的修饰，GO- 样品均表现出优异的摩擦学性能. 可以看出基础油在
SH@PCN-500上重新分布大量的巯基、硅氧键等亲脂 经过短时间的磨合期后发生卡咬，摩擦系数迅速升高

官能团，从而提高了样品的亲油性. 到0.57然后在0.17附近波动，如图5(a)所示. 而添加

(a) 7.5 (b)
10 8.6
0 A B C A B C A B C
Zeta potential/mV −10

−20

−30 0 d 8 d 18 d
PACP
PCN-500
−40 GO-SH@PCN-500 −38.2

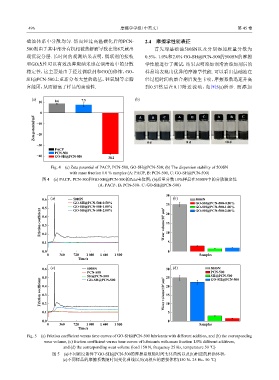

Fig. 4 (a) Zeta potential of PACP, PCN-500, GO-SH@PCN-500; (b) The dispersion stability of 500SN
with mass fraction 1.0 % samples (A: PACP, B: PCN-500, C: GO-SH@PCN-500)
图 4 (a) PACP、PCN-500和GO-SH@PCN-500的Zeta电位图；(b)质量分数1.0%样品在500SN中的分散稳定性
(A：PACP、B：PCN-500、C：GO-SH@PCN-500)
30
0.6 (a) 500SN (b) 500SN
GO-SH@PCN-500-0.50% 25 GO-SH@PCN-500-0.50%
0.5 GO-SH@PCN-500-1.00% 20 GO-SH@PCN-500-1.00%
GO-SH@PCN-500-2.00%
GO-SH@PCN-500-2.00%
Friction coefficient 0.4 Wear volume/10 4 μm 3 15
0.3
10
0.2
0.1 5
0.0 0
0 360 720 1 080 1 440 1 800 Samples
Time/s

0.6 (c) 500SN 30 (d) 500SN
PCN-500 PCN-500
0.5 SH@PCN-500 25 SH@PCN-500
GO-SH@PCN-500
GO-SH@PCN-500
Friction coefficient 0.4 Wear volume/10 4 μm 3 20
0.3
15
0.2
0.1 10 5

0.0 0
0 360 720 1 080 1 440 1 800 Samples
Time/s
Fig. 5 (a) Friction coefficient versus time curves of GO-SH@PCN-500 lubricants with different addition, and (b) the corresponding
wear volume, (c) friction coefficient versus time curves of lubricants with mass fraction 1.0% different additives,
and (d) the corresponding wear volume (load 150 N, frequency 25 Hz, temperature 50 ℃)
图 5 (a)不同浓度条件下GO-SH@PCN-500的摩擦系数随时间变化曲线以及(b)相应的磨损体积，
(c)不同样品的摩擦系数随时间变化曲线以及(d)相应的磨损体积(150 N、25 Hz、50 ℃)
