Page 164 - 《摩擦学学报》2021年第5期

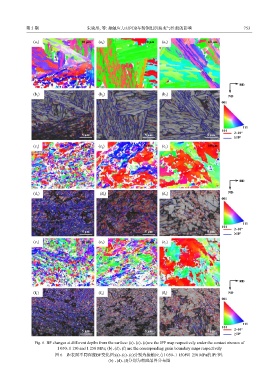

第 5 期 朱晓彤, 等: 接触应力对FCB车轮钢组织演变与性能的影响 753

(a 1 ) 10 μm (a 2 ) 30 μm (a 3 ) 60 μm

RD

(b 1 ) (b 2 ) (b 3 )
ND
001

111
101
5 μm 5 μm 5 μm 2~10°
≥10°
(c ) 10 μm (c 2 ) 30 μm (c 3 ) 60 μm
1

RD

(d 1 ) (d 2 ) (d 3 ) ND
001

111
101 2~10°
5 μm 5 μm 5 μm ≥10°

(e 1 ) 10 μm (e 2 ) 30 μm (e 3 ) 60 μm

RD

(f 1 ) (f 2 ) (f 3 ) ND
001

111
101
5 μm 5 μm 5 μm 2~10°
≥10°

Fig. 6 BF changes at different depths from the surface: (a)、(c)、(e)are the IPF map respectively under the contact stresses of
1 050、1 150 and 1 250 MPa; (b)、(d)、(f) are the corresponding grain boundary maps respectively
图 6 距表面不同深度BF变化图:(a)、(c)、(e)分别为接触应力1 050、1 150和1 250 MPa的IPF图；
(b) 、(d)、(f)分别为相应晶界分布图
