Page 163 - 《摩擦学学报》2021年第5期

752 摩 擦 学 学 报 第 41 卷

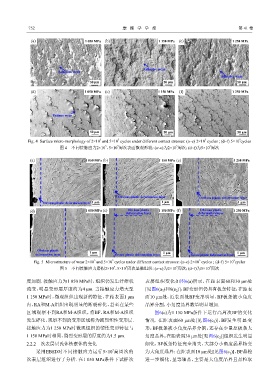

(a) 1 050 MPa (b) 1 150 MPa (c) 1 250 MPa

Adhesive wear
Adhesive wear
Adhesive wear
50 μm 50 μm 50 μm

(d) 1 050 MPa (e) 1 150 MPa (f) 1 250 MPa

Fatigue wear

50 μm 50 μm 50 μm

5 5 5 5
Fig. 4 Surface micro-morphology of 2×10 and 5×10 cycles under different contact stresses: (a~c) 2×10 cycles ; (d~f) 5×10 cycles
5
5
图 4 不同接触应力2×10 、5×10 周次表面微观形貌: (a~c)为2×10 周次；(d~f)为5×10 周次
5
5
(a) 1 050 MPa (b) 1 150 MPa (c) 1 250 MPa

Obvious plastic deformation layer Obvious plastic deformation layer
Obvious plastic deformation layer 1 μm 1 μm 1 μm

Obvious plastic
Obvious plastic
(d) 1 050 MPa (e) deformation layer 1 150 MPa (f) deformation layer 1 250 MPa

Obvious plastic 1 μm
deformation layer Severe plastic deformation layer 1 μm Severe plastic deformation layer 1 μm

5
5
5
5
Fig. 5 Microstructure of wear 2×10 and 5×10 cycles under different contact stresses: (a~c) 2×10 cycles ; (d~f) 5×10 cycles
5
5
5
5
图 5 不同接触应力磨损2×10 、5×10 周次显微组织: (a~c)为2×10 周次；(d~f)为5×10 周次
度加剧. 接触应力为1 050 MPa时，组织仍发生纤维状 表层组织变化如图6(a)所示，在距表面60和30 μm处
流变，明显变形层厚度约为4 μm. 当接触应力增大至 [见图6(a )和6(a )]，BF变形但仍具有板条特征；在距表
3
2
1 150 MPa时，微观组织出现新的特征，在距表面1 μm 面10 μm处，近表面处BF变形明显，BF板条被小角度
内，RA和M-A组织出现明显的断裂碎化，甚至在某些 晶界分割，小角度晶界数量明显增加.
区域观察不到RA和M-A组织，将BF、RA和M-A组织 图6(c)为1 150 MPa条件下运行高周次BF的变化
发生碎化、观察不到的变形区域称为剧烈塑性变形层. 情况. 在距表面60 μm处[见图6(c )]，BF发生明显变
3
接触应力为1 250 MPa时微观组织的塑性变形特征与 形，BF板条被小角度晶界分割，还存在少量原板条大
1 150 MPa时相同，剧烈变形层的厚度约为1.5 μm. 角度晶界；在距表面30 μm处[见图6(c )]组织发生明显
2
2.2.2 次表层贝氏体铁素体的变化 细化，BF板条特征完全消失，大部分小角度晶界转变
采用EBSD对不同接触应力运行5×10 高周次的 为大角度晶界；在距表面10 μm处[见图6(c )]，BF晶粒
5
1
次表层组织进行了分析. 在1 050 MPa条件下试样次 进一步细化，呈等轴晶，主要是大角度晶界且晶粒取
