Page 53 - 《摩擦学学报》2020年第4期

第 4 期 蒲建, 等: 极化作用对6082铝合金在3.5%NaCl溶液中微动腐蚀行为的影响 463

Spalling pit
Spalling pit
Corrosion products
Corrosion products

Furrows

Furrows
10 μm 10 μm
(a) −0.6 V (b) −0.7 V

Cracks

Cracks

Furrows

10 μm 10 μm
(c) −0.81 V (d) −0.9 V

Cracks

10 μm
(e) −1.0 V

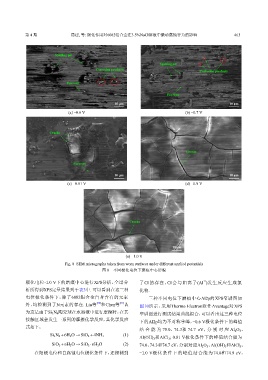

Fig. 8 SEM micrographs taken from worn surfaces under different applied potentials
图 8 不同极化电位下磨痕中心形貌

-
3+
极化电位-1.0 V下的磨痕中心进行XPS分析，全谱分 了Cl 的存在，Cl 会与阳离子(Al )发生反应生成氯
-
析所得到XPS定量结果列于表3中. 可以看到在这三种 化物.
电位极化条件下，除了6082铝合金自身含有的元素 三种不同电位下磨痕中心Al2p的XPS窄谱图如
外，均检测到了N元素的存在. Liu等 和Chen等 认 图10所示，采用Thermo Electron软件Avantage对XPS
[30]
[31]
为这是由于Si N 陶瓷球在水溶液中进行摩擦时，在其 窄谱图进行测试结果曲线拟合，可以看出这三种电位
4
3
接触区域会发生一系列的摩擦化学反应，其化学反应
下的Al2p均为不对称单峰，−0.6 V极化条件下的峰值
式如下：
结 合 能 为 75.0、 74.3和 74.7 eV， 分 别 对 应 Al O 、
3
2
(1)
Al(OH) 和AlCl ; 0.81 V极化条件下的峰值结合能为
Si 3 N 4 +6H 2 O → SiO 2 +4NH 3
3
3
SiO 2 +nH 2 O → SiO 2 ·nH 2 O (2) 74.0、74.3和74.7 eV，分别对应Al O 、Al(OH) 和AlCl ；
3
3
2
3
在阳极电位和自腐蚀电位极化条件下，还探测到 −1.0 V极化条件下的峰值结合能为74.0和74.9 eV，
