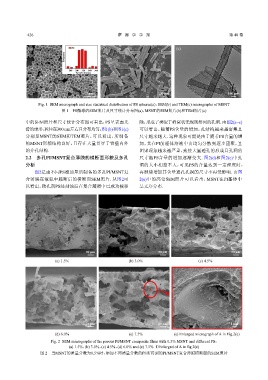

Page 16 - 《摩擦学学报》2020年第4期

426 摩 擦 学 学 报 第 40 卷

(a) PS (b) (c)
Frequency

280 300 320 340 360
Particle size/nm

1 μm 100 μm 100 μm

Fig. 1 SEM micrograph and size statistical distribution of PS spheres(a)，SEM(b) and TEM(c) micrographs of MSNT
图 1 PS微球的SEM照片及尺寸统计分布图(a)，MSNT的SEM照片(b)和TEM照片(c)

中的SEM照片和尺寸统计分布图可看出，PS呈表面光 除，形成了类似于蜂窝状无规则排列的孔洞. 由图2(a~c)
滑的球形，粒径在300 nm左右且分布均匀；图1(b)和图1(c) 可以看出，随着PS含量的增加，孔结构越来越密集且
分别是MSNT的SEM和TEM照片，可以看出，所制备 尺寸越来越大. 这种现象可能是由于随着PS含量的增
的MSNT形貌结构良好，且存在大量贯穿于管壁内外 加，其在PI前驱体溶液中由均匀分散到逐步团聚，且
的介孔结构. 团聚现象越来越严重，致使大量通孔的形成且孔洞的
2.2 多孔PI/MSNT复合薄膜的横断面形貌及多孔 尺寸随PS含量的增加逐渐变大. 图2(d)和图2(e)中孔
分析 洞的大小相差不大，可见PS的含量达到一定程度时，
图2是由不同PS添加量所制备的多孔PI/MSNT复 再继续增加其含量通孔孔洞的尺寸不再受影响. 由图
合薄膜在液氮中脆断后的横断面SEM照片. 从图2可 2(e)中的高倍SEM照片可以看出，MSNT在PI基体中
以看出，致孔剂PS经刻蚀后在复合薄膜中已成功被移 呈无序分布.

20 μm 20 μm 20 μm

(a) 1.5% (b) 3.0% (c) 4.5%

A

20 μm 20 μm 1 μm

(d) 6.0% (e) 7.5% (e) Enlarged micrograph of A in Fig.2(e)

Fig. 2 SEM micrographs of the porous PI/MSNT composite films with 0.5% MSNT and different PS：
(a) 1.5%，(b) 3.0%，(c) 4.5%，(d) 6.0% and (e) 7.5%（f）Enlarged of A in fig.2(e)
图 2 当MSNT的质量分数为0.5%时，添加不同质量分数的PS所得到的PI/MSNT复合薄膜横断面的SEM照片
