Page 90 - 《爆炸与冲击》2026年第10期
P. 90
100 μm
100 μm
第 46 卷 汪 泉，等： 真空爆炸焊接TC4/09MnNiDR钢复合板及其低温性能研究 第 10 期
0001 1210
x y z
0110
001
x y z
111
101
100 μm
(c) Clad plate CP-20
图 20 不同爆炸焊接复合板退火后焊接界面的 BC-IPF-GB 图
Fig. 20 Overlaid band contrast (BC), inverse pole figure (IPF), and grain boundary (GB) maps for the welded
interfaces of explosively-welded clad plates after annealing
效阻碍位错运动，从而提高局部强度。
图 21 以及表 4 的重结晶统计结果表明，CP-60 的界面完全再结晶比例适中，钛侧亚结构比例显著高
于 CP-100，而 CP-20 的界面变形晶粒残留比例最高。可见，真空环境通过改变爆炸焊接过程中的能量传
递效率，显著影响了界面微观结构的形成。适度环境压力（60 kPa）下，能量传递效率的提升促进了动态
再结晶形核，同时避免了过度变形导致的晶粒粗化，形成了有利于强韧性匹配的界面组织。这一发现为
理解真空爆炸焊接界面形成机理及其与力学性能的关联提供了重要依据。
TC4
09MnNiDR
100 μm
(a) Clad plate CP-100
100 μm
(b) Clad plate-60
100 μm
(c) Clad plate-20

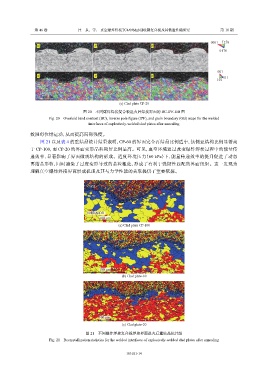

图 21 不同爆炸焊接复合板焊接界面退火后重结晶统计图
Fig. 21 Recrystallization statistics for the welded interfaces of explosively-welded clad plates after annealing
103101-14
