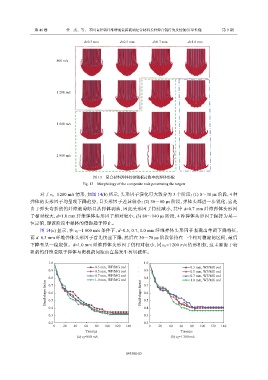

图 13 复合材料弹体侵彻靶板过程中的弹体形貌
Fig. 13 Morphology of the composite rods penetrating the targets

v 0 =1 200 m/s 情形，如图 14(b) 所示，头形因子演化可大致分为 种
对于 3 个阶段：(1) 0～30 μs 阶段，4
弹体的头形因子均呈现下降趋势，且头形因子差异较小；(2) 30～80 μs 阶段，弹体头部进一步锐化，这是
由于弹头弯折的钨纤维被剪断且从弹体剥落，因此头形因子持续减小，其中 d=0.7 mm 纤维弹体头形因
子相对较大，d=1.0 mm 纤维弹体头形因子相对较小；(3) 80～140 μs 阶段，4 种弹体头形因子保持为某一
恒定值，即该阶段中弹体的侵彻趋于停止。
图 14(c) 显示，在 v 0 =1 600 m/s 条件下，d=0.5, 0.7, 1.0 mm 纤维弹体头形因子表现出单调下降特征，
而 d=0.3 mm 纤维弹体头形因子首先快速下降，然后在 30～70 μs 阶段保持在一个相对稳定的区间，最后
下降至某一稳定值。d=1.0 mm 纤维弹体头形因子仍相对较小，同 v 0 =1 200 m/s 情形相似，这主要源于较
粗的钨纤维受限于弹体与靶板的间距而直接发生剪切破坏。
