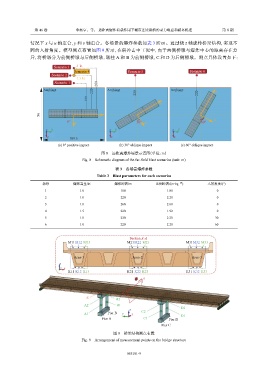

               情况下   x 与  u  轴重合,y 和  v 轴重合。各场景的爆炸参数如表               3  所示。通过绕     z 轴旋转桥梁结构,实现不
               同的入射角度。模型测点布置如图                9  所示,在斜冲击中工况中,由于两侧桥墩与爆炸中心的距离存在差
               异,将桥墩分为前侧桥墩与后侧桥墩,墩柱                   A  和  B  为前侧桥墩,C   和  D  为后侧桥墩。测点具体设置如下:

                                   1 kt
                         Scenario 3
                                  Scenario 4              Scenario 5                 Scenario 6
                        Scenario 2
                                   1.5 kt
                         Scenario 1         260
                    Ambient               220    Ambient     220             Ambient     220     v

                                        180
                                                                        v

                   96                        v
                               0°  u                          30°  u                      60°   u
                     z  y                         z  y                        z  y
                      x         109.5             x                           x

                           (a) 0° positive impact     (b) 30° oblique impact     (c) 60° oblique impact
                                              图 8    远距离爆炸场景示意图(单位:m)
                                      Fig. 8    Schematic diagram of the far-field blast scenarios (unit: m)

                                                    表 3    各场景爆炸参数
                                            Table 3    Blast parameters for each scenarios
                    场景            爆炸当量/kt           爆炸距离/m            比例距离/(m·kg −1/3 )      入射角度/(°)
                     1              1.0                180                 1.80                  0
                     2              1.0                220                 2.20                  0
                     3              1.0                260                 2.60                  0
                     4              1.5                220                 1.92                  0
                     5              1.0                220                 2.20                 30
                     6              1.0                220                 2.20                 60


                                                           Section A-A
                               M11M12 M13                M21M22 M23                 M31M32 M33

                                  Area-1                    Area-2                    Area-3
                           z
                            y  x
                               K11 K12 K13                K21 K22 K23               K31 K32 K33
                                                                A


                                                       A
                                       S            B2
                                      A2             B1
                                                           z                     D2
                                      A1         Pier B  y  x   C2               D1
                                              Pier A             C1         Pier D
                                                                         Pier C

                                                   图 9    桥梁结构测点布置
                                     Fig. 9    Arrangement of measurement points on the bridge structure
