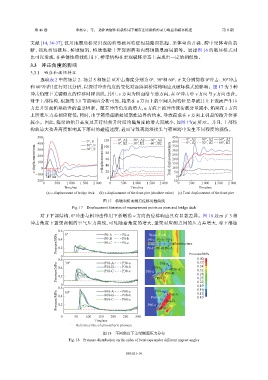

第 46 卷         李拓亨,等: 远距离爆炸荷载作用下城市连续梁桥的动力响应和破坏机理                                第 8 期

               文献  [14, 36-37],汶川地震后桥梁出现的典型破坏特征包括路面拱起、梁体弯曲开裂、跨中梁体弯曲折
               断、挡块剪切破坏、桥墩倾斜、桥墩混凝土开裂剥落和内部钢筋暴露屈服等。通过图                                       16  的破坏模式对
               比可以发现,在整体性荷载作用下,桥梁结构在宏观破坏形态上表现出一定的相似性。
                3.3    冲击角度的影响

                3.3.1    响应和破坏特征
                   选取表   2 中的场景     2、场景   5 和场景   6(冲击角度分别为       0°、30°和  60°,下文分别简称      0°冲击、30°冲击
               和  60°冲击)进行对比分析,以探讨冲击角度的变化对连续梁桥结构响应及破坏模式的影响。图                                      17 为  3 种
               冲击角度下关键测点的位移时程曲线,其中,v 方向为桥面沿车道方向,在                              0°冲击中    v 方向与   y 方向重合。
               对于上部结构,根据第          3.1 节的响应分析可知,箱梁在           u 方向上的空间几何特征是导致其上下表面产生压
               力差并引起箱梁抬升的重要因素。随着冲击角度的增大,u 方向上的冲击波荷载分量减小,箱梁在                                          z 方向
               上所受压力差相应降低;同时,由于箱梁截断处周期性边界的约束,导致荷载在                                  v 方向上引起的抬升位移
               较小。因此,箱梁的抬升高度及其持续抬升时间均随角度的增大而减小,如图                                   17(a) 所示。并且,上部结
               构的最大抬升高度影响其下落时的碰撞速度,进而导致现浇湿接头与箱梁跨中发生不同程度的损伤。


                  500                                                        450    0°, A2  30°, A2  60°, A2
                                       0°, S   120   0°, A2  30°, A2  60°, A2  400
                  400                  30°, S  100   0°, B2  30°, B2  60°, B2  350  0°, B2  30°, B2  60°, B2
                z-displacement/mm  200         |v-displacement|/mm  80       Total displacement/mm  250
                                        60°, S
                  300
                                                                             300
                                                                             200
                                                60
                  100
                                                                             150
                                                40
                                                                              50
                     482 ms
                 −100 0  566 ms                 20                           100 0
                     349 ms
                 −200                            0                           −50
                    0    500   1 000  1 500  2 000  0  500  1 000  1 500  2 000  0   500  1 000  1 500  2 000
                              Time/ms                      Time/ms                       Time/ms
                      (a) z-displacement of bridge deck  (b) v-displacement of the front pier (absolute value)  (c) Total displacement of the front pier
                                               图 17    桥墩和桥面测点位移时程曲线
                                 Fig. 17    Displacement histories of measurement points on piers and bridge deck
                   对于下部结构,0°冲击与斜冲击作用下桥墩沿                    v 方向的位移响应具有显著差异。图                 18  展示了  3  种
               冲击角度下盖梁两侧的空气压力曲线,可见随着角度的增大,盖梁对应测点间的压力差增大,对下部结
                           0.6  0°             P0-A    P0-a        Wave-front

                          Pressure/MPa  0.4    P0-B    P0-b       u P0-C P0-B P0-A  Substructure
                                                                   P0-c P0-b P0-a
                                                       P0-c
                                               P0-C
                           0.2
                                                                      v
                            0                                                        Pressure/MPa
                           0.6  30°            P30-A   P30-a            P30-a            0.40
                                                                                         0.37
                          Pressure/MPa  0.4    P30-B   P30-b      P30-c P30-b v  P30-B   0.34
                                                                             P30-A
                                                                                         0.31
                                                       P30-c
                                               P30-C
                                                                                         0.28
                           0.2
                                                                                         0.25
                                                                       P30-C
                            0                                       u                    0.22
                                                                                         0.19
                           0.6  60°            P60-A   P60-a          P60-a              0.16
                          Pressure/MPa  0.4    P60-B   P60-b       P60-c  P60-C P60-A    0.10
                                                                                         0.13
                                                                    P60-b
                                               P60-C
                                                       P60-c
                                                                           P60-B
                           0.2
                                                                           v
                            0     50   100   150  200   250  300     u
                                           Time/ms
                                   Reference line of atmospheric pressure
                                               图 18    不同角度下盖梁侧面压力分布
                                Fig. 18    Pressure distribution on the sides of bent caps under different impact angles
                                                         085101-14
