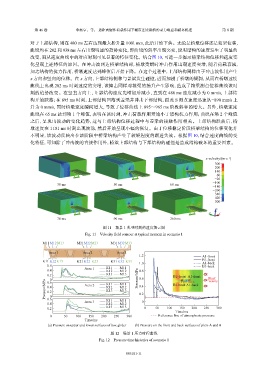

第 46 卷         李拓亨,等: 远距离爆炸荷载作用下城市连续梁桥的动力响应和破坏机理                                第 8 期

               对于上部结构,则在        480 ms 左右达到最大抬升量         1 001 mm,此后开始下落。无论是桥墩位移还是箱梁位移,
               曲线均在    202 和  938 ms 左右出现明显的趋势变化,即曲线的斜率出现突变,说明结构的速度发生了明显的
               改变,而从速度曲线中的对应时刻可见显著的特征变化。结合图                            10,可进一步揭示桥梁结构位移和速度变
               化呈现上述特征的原因。在冲击波到达桥梁结构时,桥墩受瞬时冲击作用出现速度突增,随着荷载衰减,
               加之结构的抗力作用,桥墩速度达到峰值后开始下降。在这个过程中,上部结构同样由于冲击波作用产生
               x 方向和竖向的位移。在          x 方向,上部结构侧移与盖梁发生碰撞,进而加剧了桥墩的倾斜,从而在桥墩速度
               曲线上出现     202 ms 时刻速度的突增,该撞击同样对箱梁的抬升产生影响,造成了箱梁测点位移曲线该时
               刻的趋势改变。在竖直方向上,上部结构速度先增加后减小,直到在                               480 ms 速度减小为     0 mm/s,上部结
               构开始跌落;在      895 ms 时刻,上部结构回落到盖梁并冲击下部结构,因此                      S  测点速度迅速从−890 mm/s 上
               升为  0 mm/s,同时桥墩速度瞬间增大,导致了位移曲线上                    895~965 ms 阶段斜率的增大。另外,桥墩速度
               曲线在   65 ms 达到第   1  个峰值,表明在该时刻,冲击荷载作用开始小于结构抗力作用;曲线在第                               2  个峰值
               之后,呈现出波动的变化趋势,这与上部结构位移过程中与盖梁的接触作用相关。上部结构跌落后,桥
               墩速度在    1 181 ms 时刻出现波动,然后开始呈现小幅的恢复。由于位移稳定阶段桥梁结构的位移变化并
               不明显,该波动反映出在该阶段中桥梁结构产生了较轻程度的渐进失效。根据图                                     10,结合速度曲线的变
               化特征,可知除了冲击波的直接作用外,桥梁上部结构与下部结构的碰撞是造成结构破坏的重要因素。


                                                                                            x-velocity/(m·s −1 )
                                                                                                300
                                                                                                200
                                                                                                140
                                                                                                 60
                                                                                                −20
                                                                                                −100
                          30 ms                    50 ms                     60 ms
                                                                                                −180
                                                                                                −260
                                                                                                −340
                                                                                                −420
                                                                                                −500
                                                                                                 z
                                                                                              y   x
                          70 ms                    90 ms                     260 ms
                                               图 11    场景  1  典型时刻的速度场云图
                                       Fig. 11    Velocity field contour at typical moment in scenario 1


                    M11M12 M13     M21M22M23      M31M32M33
                       Area 1         Area 2         Area 3
                                                               1.2                         A1-front
                    K11 K12 K13    K21 K22 K23    K31 K32 K33  1.0                         B1-front
                                                                                           A1-back
                      0.6                       K11   M11                                  B1-back
                      0.4              Aera 1   K12   M12      0.8
                      0.2                       K13   M13                     B1-front  A1-front
                       0                        K11   M11     Pressure/MPa  0.6  B1-back A1-back  Blast
                                                                                              waves
                     Pressure/MPa  0.4 0  Aera 2  K12  M12     0.4
                      0.6
                                                                                  Pier B Pier A
                                                K13
                                                      M13
                      0.2
                                                               0.2
                      0.6
                                                K12
                      0.4              Aera 3   K11   M11       0
                                                      M12
                      0.2                       K13   M13        0    50   100   150  200  250   300
                                                                               Time/ms
                       0     50    100  150   200   250  300           Reference line of atmospheric pressure
                                       Time/ms
                      (a) Pressure on upper and lower surfaces of box girder  (b) Pressure on the front and back surfaces of piers A and B
                                                  图 12    场景  1  压力时程曲线
                                             Fig. 12    Pressure time histories of scenario 1
                                                         085101-11
