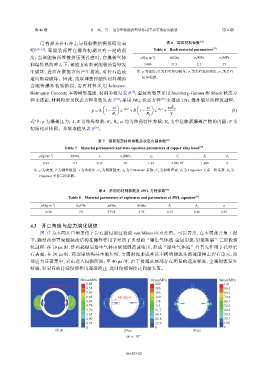

已有相关岩石冲击与侵彻数值模拟研究表 表 6 岩石材料参数 [33]
明 [28-32] ，聚能装药管在爆炸初期具有一定的强 Table 6 Rock material parameters [33]
度；当聚能装药管被挤压到孔壁时，在爆轰气体 ρ/(kg·m ) G/GPa σ t /MPa σ c /MPa
−3
和爆炸热的冲击下，聚能方向的聚能装药管壁发 2 400 21.9 2.2 35
生破坏，进而在聚能方向产生射流，对岩石造成 注：ρ 为密度；G 为岩石剪切模量；σ t 为岩石抗拉强度；σ c 为岩石
定向断裂破坏。因此，选取理想弹塑性材料模拟 抗压强度。
含能管爆炸初始阶段，岩石材料采用 Johnson-
Holmquist Concrete 本构模型描述，材料参数见表 6 [33] ；金属药型罩采用 Steinberg-Guinna 和 Shock 状态方
程来描述，材料模型及状态方程参数见表 7 ；采用 JWL 状态方程 [35] 来描述 TNT 爆炸能量的释放过程：
[34]
Å ã Å ã
ω ω ωE 0
p = A 1− e −R 1 V + B 1− e −R 2 V + (8)
R 1 R 2 V
式中：p 为爆轰压力；A，B 为炸药参数；R ，R ，ω 均为炸药特性参数；E 为单位体积爆轰产物的内能；V 为
0
1
2
初始相对体积。参数取值见表 8 。
[36]

表 7 铜药型罩材料参数及状态方程参数 [34]
Table 7 Material parameters and state equation parameters of copper alloy hood [34]
−3
ρ/(g·cm ) E/GPa ν σ y /MPa γ 0 C 1 S 1 S 2
8.93 117 0.35 70 1.99 3.94×10 3 1.489 0
注：ρ 为密度；E 为弹性模量；ν 为泊松比；σ y 为屈服强度；γ 0 为 Grüneisen 系数；C 1 为材料声速；S 1 为 Hugoniot 关系一阶系数；S 2 为
Hugoniot 关系二阶系数。

表 8 炸药的材料参数及 JWL 方程参数 [36]
Table 8 Material parameters of explosives and parameters of JWL equation [36]
−3
ρ/(kg·m ) E 0 /GPa A/GPa B/GPa R 1 R 2 ω
1 630 7.0 373.8 3.75 4.15 0.90 0.35

4.3 开口角度与应力演化规律
图 17 为不同开口角条件下岩石被侵彻过程的 von Mises 应力云图。可以看出，在不同张开角工况
下，新型药型罩聚能装药结构在爆炸作用下经历了典型的“爆生气体流-金属射流-射流断裂”三阶段演
化过程：在 10 µs 时，炸药起爆后爆生气体由聚能缝高速喷出，形成“爆生气体流”并首先作用于孔壁岩
石表面；在 20 µs 时，药型罩结构基本被压垮，金属射流形成并以不同的射流头部速度撞击岩石单元，局
部应力显著集中，岩石进入侵彻阶段；至 40 µs 时，由于射流头尾部存在明显的速度梯度，金属射流发生
断裂，对岩石的持续侵彻作用逐渐终止，此时侵彻深度达到最大值。
