Page 6 - 《中国医疗器械杂志》2025年第2期
P. 6
Chinese Journal of Medical Instrumentation 2025 年 第49卷 第2期
研 究 与 论 著
情况,建立封堵器三维模型,模拟封堵器从原始尺 式中:A为样品的截面积; L 0 为镍钛合金丝的初始
寸压握进输送系统,然后释放至卵圆孔位置。参考 长度。在有限元软件中,以真实应力/应变作为材
检验标准YY/T 1553—2017《心血管植入物 心脏封 料本构模型的输入,其与名义应力/应变的关系如下:
堵器》 中疲劳性能的测试方法,结合临床上卵圆
[12]
σ T = σ(1+ε) (3)
孔倾斜形态,对模型施加等同于植入卵圆孔内的初
始变形,接着对样品施加2 mm的疲劳位移量,使 ε T = ln(1+ε) (4)
封堵器模型产生疲劳变形,通过模拟仿真分析计算 通过式(3)和式(4)可以得到材料的真实应力σ 、
T
得到各型号规格封堵器的应变分布以及最小疲劳安 真实应变ε 。之后,建立拉伸试验的有限元模型,
T
全系数,从而评估其植入后的疲劳性能 [13-14] 。 验证材料参数的合理性。本次分析的样品材料为镍
1.1 几何模型 钛(NiTi)合金,分析模型所采用的本构模型为超
本次分析样品为国内某公司生产的镍钛合金卵圆 弹性本构,单元类型为线性(Linear)缩减单元。
孔未闭封堵器,通过三维软件SolidWorks建立三维 20
18
几何模型。封堵器盘面尺寸分别为:18 mm×18 mm 16
( 14
1818)、18 mm×25 mm(1825)、30 mm×30 mm
12
3030) ,对应丝径分别为0.11 mm、0.12 mm和
( 10
0.13 mm,封堵器模型如图1所示。 力/N 8
6
4
2
0
−1
0 2 4 6 8 10 12 13
位移/mm
图2 镍钛合金丝拉伸试验结果(力/位移曲线)
Fig.2 Tensile test result of nickel-titanium alloy wire (curve of force /
displacement)
为验证Abaqus软件中材料本构模型的有效性以

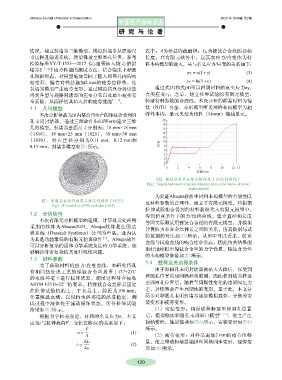

图1 卵圆孔未闭封堵器三维几何模型(1825) 及材料参数的合理性,建立了有限元模型。将根据
Fig.1 3D model of a PFO occluder (1825)
拉伸试验拟合得到的材料数据代入有限元模型中,
1.2 分析软件 得到仿真条件下的力/位移曲线。建立直径和长度
本次有限元分析模型的建模、计算机后处理所
等同实际测试用镍钛合金丝的有限元模型,并模拟
采用的软件为Abaqus2023。Abaqus软件是法国达 计算拉力和合金丝伸长之间的关系,仿真数据与试
索系统(Dassault Systèmes)公司的产品,业内认 验数据的对比如图3所示。从图中可以看出,仿真
[15]
为其是功能最强的有限元仿真软件 。Abaqus软件
曲线与试验曲线的吻合度非常高,因此仿真结果能
可以分析复杂的固体力学系统及结构力学系统,能
很好地模拟出镍钛合金丝的力学性质。镍钛合金丝
够解决非常复杂的高度非线性问题。
的本构模型参数如表1所示。
1.3 材料参数
1.4 载荷及其边界条件
为了获取材料的应力/应变曲线,本研究将具
由于卵圆孔未闭封堵器被植入人体后,仅受到
有相同热处理工艺的镍钛合金丝放置于(37±2)℃
的水浴环境下进行拉伸试验,测试过程符合标准 卵圆孔位置的房间隔形状限制,因此将封堵器释放
[16]
ASTM F2516-22 的要求。将镍钛合金丝样品固定 至卵圆孔位置后,随着呈周期性变化的房间隔压力
在拉伸试验机的上、下夹具上,跨距为100 mm, 差,封堵器会产生周期性的变形。基于此,本文分
外置恒温水槽,以保持水浴环境的温度稳定,测 两步对卵圆孔未闭封堵器施加模拟载荷,分别为安
试过程中液体处于流动循环状态。所得拉伸试验 装变形和疲劳变形。
结果如图2所示。 ( 1)安装变形:将封堵器释放至卵圆孔位置
根据力学相关理论,材料的名义应力σ、名义 后,模拟临床卵圆孔未闭斜口模型 [17-19] ,使之产生
应变ε与拉伸载荷F、变化位移 ∆L的关系如下: 初始变形,施加载荷如图4a所示,安装变形如图4b
F 所示。
σ = (1)
A ( 2)疲劳变形:对样品施加2 mm的疲劳位移
∆L 量,使之带动封堵器编织丝网格同步变形,疲劳变
ε = (2)
形如图5所示。
L 0
120
