(a1) Substrate (b1) Oval-L (c1) Oval-S (d1) Triangle-L

600 μm 600 μm 600 μm 600 μm

(b2) z/μm (c2) z/μm (d2) z/μm
10 15 10

−50 −45 −50

(b3) 10 (c3) 10 (d3) 10
0 0 0
Depth/μm −10 Depth/μm −10 Depth/μm −10
−20
−20
−20
−30 −30 −30
−40 −40 −40
0 70 140 210 280 350 0 70 140 210 280 350 0 70 140 210 280 350
Position/μm Position/μm Position/μm
(e1) Triangle-S (f1) T+O-L (g1) T+O-S

600 μm 600 μm 600 μm

(e2) z/μm (f2) z/μm (g2) z/μm
10 10 10

−50 −50 −50

(e3) 10 (f3) 10 (g3) 10
0 0 0

Depth/μm −10 Depth/μm −10 Depth/μm −10
−20
−20
−20
−30 −30 −30
−40 −40 −40
0 70 140 210 280 350 0 70 140 210 280 350 0 70 140 210 280 350
Position/μm Position/μm Position/μm

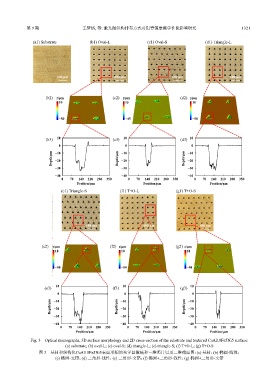

Fig. 3 Optical micrographs, 3D surface morphology and 2D cross-section of the substrate and textured CuAl10Fe5Ni5 surface:
(a) substrate; (b) oval-L; (c) oval-S; (d) triangle-L; (e) triangle-S; (f) T+O-L; (g) T+O-S
图 3 基材和织构化CuAl10Fe5Ni5表面形貌的光学显微镜和三维照片以及二维截面图：(a) 基材；(b) 椭圆-线性；
(c) 椭圆-交错；(d) 三角形-线性；(e) 三角形-交错；(f) 椭圆+三角形-线性；(g) 椭圆+三角形-交错
