Page 58 - 摩擦学学报2025年第8期
P. 58

1156                                   摩擦学学报(中英文)                                        第 45 卷


                (a)                           (b)                            (c)









                                       100 μm                         10 μm                         10 μm

                                (d)                           (e)










                                                        10 μm                         10 μm

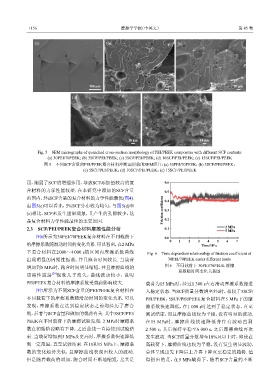

                 Fig. 5    SEM micrographs of quenched cross-section morphology of PEI/PEEK composites with different SCF contents:
                     (a) 30PEI/70PEEK; (b) 3SCF/PEI/PEEK; (c) 5SCF/PEI/PEEK; (d) 10SCF/PEI/PEEK; (e) 15SCF/PEI/PEEK
                    图 5    不同SCF含量的PEI/PEEK复合材料淬断面形貌的SEM照片:(a) 30PEI/70PEEK;(b) 3SCF/PEI/PEEK;
                                    (c) 5SCF/PEI/PEEK;(d) 10SCF/PEI/PEEK;(e) 15SCF/PEI/PEEK

            用,削弱了SCF的增强作用,导致SCF添加量较高的复                                 0.6
            合材料的力学性能较差. 在本研究中添加的SCF含量                                  0.5
            范围内,5%SCF含量的复合材料的力学性能最优(图4).                               0.4
            由图5(c)可以看出,5%SCF分布较为均匀,与图5(d)和
            (e)相比,SCF未发生团聚现象,且产生的孔隙较少,这                               Friction coefficient  0.3
            是复合材料力学性能最佳的主要原因.                                          0.2

            2.3    SCF/PEI/PEEK复合材料摩擦性能分析                              0.1                       2 MPa
                                                                                                 5 MPa
                图6所示为30PEI/70PEEK复合材料在不同载荷下                            0.0
                                                                         0   1   2   3   4   5   6   7
            的摩擦系数随滑动时间的变化关系. 可以看出,在2 MPa                                               Time/10  s
                                                                                            3
            下复合材料在2 000~4 000 s的区间内摩擦系数曲线                       Fig. 6    Time dependent relationship of friction coefficient of
            出现明显的周期性振荡,并且跑合时间较长. 当载荷                                    30PEI/70PEEK under different loads
            增加到5 MPa时,跑合时间明显缩短,并且摩擦曲线的                                 图 6    不同载荷下 30PEI/70PEEK 摩擦
                                                                             系数随时间变化关系图
            周期性震荡      [20] 现象几乎消失,曲线波动较小,说明
            PEI/PEEK复合材料的摩擦系数受载荷影响较大.                          载荷为15 MPa时,经过1 300 s左右滑动摩擦系数便进
                图7所示为不同SCF含量的PEI/PEEK复合材料在                     入稳定状态. 当SCF质量分数增至5%时,相较于3SCF/
            不同载荷下的摩擦系数随滑动时间的变化关系. 可以                           PEI/PEEK,5SCF/PEI/PEEK复合材料在5 MPa下的摩

            发现,摩擦系数在达到稳定状态之前均经历了磨合                             擦系数快速降低,在1 000 s时达到了稳定状态,直至
            期,后者与SCF含量和施加的载荷有关. 其中3SCF/PEI/                    测试结束,而且摩擦曲线较为平稳,没有明显的波动.
            PEEK在不同载荷下的摩擦试验发现,2 MPa时摩擦系                        在15 MPa时,摩擦曲线快速降低并伴有波动直到
            数在初始阶段略有下降,之后曲线一直持续到试验结                            2 500 s,其后保持平稳至6 000 s,之后摩擦曲线再次
            束. 当载荷增加到5 MPa及更高时,摩擦系数快速降低                        发生波动. 当SCF质量分数增至10%及以上时,即使在
            到一定范围,直至试验结束. 在10和15 MPa下,摩擦系                      高载荷下,摩擦曲线也较为平稳,没有发生明显波动,
            数的变化趋势类似,且摩擦曲线表现出较大的波动.                            总体呈现出先下降后上升再下降直至稳定的趋势. 值
            但是随着载荷的增加,跑合时间不断地缩短,尤其是                            得指出的是,在5 MPa载荷下,随着SCF含量的不断
   53   54   55   56   57   58   59   60   61   62   63
