Page 77 - 《摩擦学学报》2021年第5期

666 摩 擦 学 学 报 第 41 卷

(a) (b)
Ti Ti C
W C
Intensity/a.u. Intensity/a.u. W Co
Co

Zone H
Zone I
20 μm 20 μm
Distance/μm Distance/μm
400
400 300
300
Intensity/a.u. 200 W Intensity/a.u. 200 W

100
100
0 0
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9
Distance/μm Distance/μm
1.5 1.5
Intensity/a.u. 1.0 Co Intensity/a.u. 1.0 Co

0.5
0.5
0 0
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9
Distance/μm Distance/μm

Intensity/a.u. 1.0 Ti Intensity/a.u. 1.0 Ti

0.5
0.5

0 0
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9
Distance/μm Distance/μm

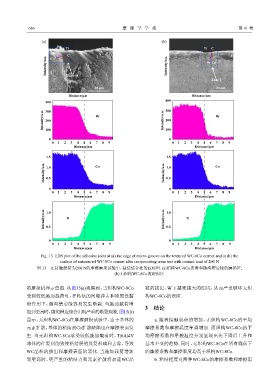

Fig. 13 EDS plot of the adhesive joint at (a) the edge of micro-groove on the textured WC-8Co cermet and at (b) the
surface of untextured WC-8Co cermet after reciprocating wear test with contact load of 200 N
图 13 在接触载荷为200 N的摩擦磨损试验中，粘结结合处的EDS图：(a)织构WC-8Co表面和微沟槽边缘的磨损区;
(b)无织构WC-8Co的磨损区

的磨损机理示意图. 从图15(a)观察到，当织构WC-8Co 粒的拔出，留下越来越大的凹坑，从而严重破坏无织
受到较低施加载荷时，在粘结的间歇冲击和周期性黏 构WC-8Co的表面.

滑作用下，微沟槽边缘容易发生断裂. 当施加载荷增
3 结论
加到更高时，微沟槽边缘会出现严重的断裂现象. 图15(b)
显示，无织构WC-8Co在摩擦磨损试验中，由于基体的 a. 随着接触载荷的增加，无织构WC-8Co的平均
元素扩散，基体的粘结剂Co扩散缺陷也在摩擦表面发 摩擦系数和摩擦温度单调增加. 而织构WC-8Co的平

生. 当无织构WC-8Co承受较低施加载荷时，Ti6Al4V 均摩擦系数和摩擦温度分别呈现出先下降后上升和
球体的往复刮削致使粘结层的反复形成和去除，导致 基本不变的趋势. 同时，无织构WC-8Co在所有载荷下
WC晶粒的拔出和摩擦表面的恶化. 当施加载荷增加 的摩擦系数和摩擦温度均高于织构WC-8Co.
到更高时，更严重的粘结力和元素扩散将加速WC晶 b. 粘结程度对两种WC-8Co的摩擦系数和摩擦温
