Page 74 - 《摩擦学学报》2021年第5期

第 5 期 林国志, 等: 表面微织构对WC-8Co在往复摩擦磨损中粘结-扩散磨损特性的影响 663

Overhead view Cross-section view

Textured WC-8Co

Zone C

30 μm 30 μm
(a)

Untextured WC-8Co Zone D

30 μm 30 μm
(b)

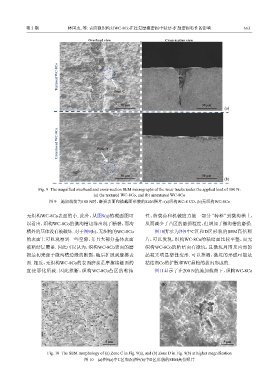

Fig. 9 The magnified overhead and cross-section SEM micrographs of the wear tracks under the applied load of 100 N:
(a) the textured WC-8Co, and (b) untextured WC-8Co
图 9 施加载荷为100 N时，磨损表面和横截面形貌的SEM照片：(a)织构WC-8 CO，(b)无织构WC-8Co

无织构WC-8Co表面的小. 此外，从图9(a)的截面图可 性、热载荷和机械应力被一部分“转移”到微沟槽上，
以看出，织构WC-8Co的微沟槽边缘出现了断裂，而沟 从而减少了凸区的磨损程度，但增加了微沟槽的磨损.
槽外的基体没有被破坏. 对于图9(b)，无织构的WC-8Co 图10所示为图9中C区和D区形貌的SEM高倍照
的表面上可以观察到一些空隙，并且大部分基体表面 片，可以发现，织构WC-8Co的粘结面比较平整，而无
被粘结层覆盖. 因此可以认为，织构WC-8Co表面的磨 织构WC-8Co的粘结面有微坑，且微坑周围及内部的
损最初来源于微沟槽边缘的断裂，随后扩展到摩擦表 晶粒无明显塑性变形. 可以推测，微坑的形成可能是
面. 相反，无织构WC-8Co的表面磨损是摩擦接触面的 粘结剂Co的扩散和WC晶粒的拔出形成的.
直接恶化所致. 因此推断，织构WC-8Co凸区的粘结 图11显示了在200 N的施加载荷下，织构WC-8Co

(a) (b)

5 μm 5 μm

Fig. 10 The SEM morphology of (a) Zone C in Fig. 9(a), and (b) Zone D in Fig. 9(b) at higher magnification
图 10 (a)图9(a)中C区和(b)图9(b)中D区形貌的SEM高倍照片
