Page 144 - 《摩擦学学报》2021年第4期
P. 144

第 4 期                        李瑞云, 等: 非晶碳薄膜固体超滑设计的滚-滑原则                                       587


                  (a)                                                   (b)  0.08
                                                Sliding direction
                                    F N
                                                                                     GLC/GLC
                                 Counterface                               0.06  Load: 4 N
                                                  Graphene/Graphene              Sliding speed: 16 cm/s
                                                   sheets interaction      0.04  Atmosphere: dry N 2
                  Transfer film                                            Friction coefficient
                Contact area
                                                         Large-sized       0.02
                                                       Graphene sheets
                                    Carbon film
                                                                           0.00
                                                                               0       1 000     2 000
                                                                                        Sliding cycles
                                    Substrate

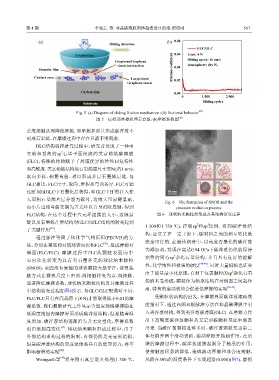

                                  Fig. 5  (a) Diagram of sliding friction mechanism;(b) frictional behavior [42]
                                          图 5    (a)滑动摩擦机理示意图;(b)摩擦系数图       [42]

            公度接触从而降低摩擦. 即摩擦界面只形成碳洋葱不
            形成石墨烯,在摩擦过程中存在只滚不滑现象.
                DLC结构调控研究过程中,研究者发现了一种由
                           2
            交联和卷曲的sp 石墨平面组成的类富勒烯碳薄膜
            (FLC),特殊的结构赋予了薄膜优异的弹性回复特性
                                                                                     (a)     (b)
            和高硬度. 类富勒烯结构使石墨烯层尺寸变短(约1 nm),
            取向多样,频繁弯曲,难以形成多层石墨烯层堆. 与
            GLC相比,FLC尺寸、取向、堆积和弯曲各异. FLC可通                                            (c)     (d)
                +
                                                 +
            过H 刻蚀GLC中石墨化层获得,即GLC中H 的注入使                                  10 nm
            大面积石墨烯片层分裂为碎片,边缘大量悬键暴露,
                                                                       Fig. 6    The formation of SNOS and the
            而小片边缘弯曲交联为五元环以自身消除悬键,得到                                         structure evolution process
            FLC结构,在这个过程中六元环团簇的大小、边缘悬                                图 6    球状纳米颗粒的形成及其结构演变过程
            键以及石墨烯片层结构对GLC向FLC结构的转变起到
                                                                                          3
                                                                                     2
                                                               1 500和1 750 ℃),控制sp 和sp 比例,得到碳洋葱结
                      [44]
            了关键作用 .
                                                               构,证实了在一定工况下,碳材料之间的相互转化是
                通过脉冲等离子体化学气相沉积(PECVD)的方
                                                               完全可行的. 在液体润滑中,以高度石墨化的碳洋葱
                                             [42]
            法,分别在基底和对偶球表面沉积FLC ,组成摩擦对
                                                               为添加剂,发现在高达0.94 GPa下碳洋葱仍然能保持
            偶面(FLC/FLC). 摩擦过程中FLC从颗粒表面向中
                                                               完整的同心sp 杂化石墨结构,并且具有良好的溶解
                                                                           2
            心再杂化转变为具有类石墨外壳的球状纳米颗粒
                                                               性、化学惰性和极强的硬度           [48-49] . 同时大量模拟也证实
            (SNOS),表面没有悬键的球状颗粒大量存在,使得接
                                                                                                    2
                                                               由于能量最小化原理,有利于包裹颗粒的sp 杂化石墨
            触方式在微观尺度上由面-面接触转变为点-面接触,
                                                               烯纳米卷形成,颗粒作为轴承结构在对偶面之间起作
            显著降低摩擦系数,球状纳米颗粒结构及其摩擦过程
            中结构演变过程如图6所示. 与GLC/GLC配偶对不同,                       用,特有的滚动效应会促进低摩擦的实现                 [50-51] .
            FLC/FLC只有在高载荷下(8 N)才能取得低于0.01的摩                        受颗粒状结构的启发,在摩擦界面碳洋葱滚动效
            擦系数. 我们最新研究工作显示含氢富勒烯碳薄膜在                           应指引下,通过高频双极脉冲方法在非晶碳薄膜中引
            低湿度范围内摩擦界面形成碳洋葱结构,但是随着湿                            入类洋葱结构,得到类洋葱碳薄膜(OLC). 在摩擦力作
            度增加,碳洋葱结构逐渐消失并无定型化,摩擦系数                            用下高硬度碳洋葱颗粒从无定形碳颗粒基底中剥离
                           [45]
            也由低到高变化 . 球状纳米颗粒形成过程中,由于                           出来. 当碳洋葱颗粒足够多时,碳洋葱颗粒充当第三
            外部结构重构过程的限制,内部仍然是无定形结构,                            体分割开两个滑动表面,滚动摩擦开始起作用,在后
            但是碳洋葱结构的形成使体系具有的低剪切力,并不                            继的摩擦过程中,碳洋葱团簇起到分子轴承的作用,
                          [46]
            影响超滑的实现 .                                          使接触面积急剧降低,造成滚动摩擦和非公度接触,
                           [47]
                Weingarth等 将金刚石真空退火处理(1 300 ℃、                 从而在30%的湿度条件下实现超滑(0.008)(图7),磨损
   139   140   141   142   143   144   145   146   147   148   149
