Page 140 - 《摩擦学学报》2021年第3期
P. 140

第 3 期               江海霞, 等: 核反应堆中锆合金包壳及其表面涂层的微动磨损行为研究进展                                      429

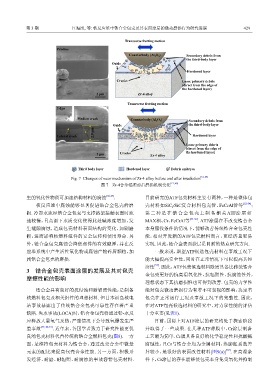

                                                      Transverse fretting motion

                         Pristine
                                                        Counterbody (Al 2 O 3 )  Secondary debris from
                                                                                 the third-body layer
                                                 Oxide
                                                                                 Hardened layer

                                                   Cracks                      Loose primary debris
                                                                               (direct from the edge of
                                                                               the hardened layer)
                                          2 μm              Zr-4 alloy

                                                       Transverse fretting motion
                         3 dpa

                                  Median crack           Counterbody (Al 2 O 3 )  Secondary debris from
                                                 Oxide                           the third-body layer
                                         2.9 μm
                         Lateral crack                                             Hardened layer
                                                                                Loose primary debris
                                                                                (direct from the edge of
                                          2 μm      Cracks       Zr-4 alloy     the hardened layer)


                                  Third body layer     Hardened layer     Debris embryos

                                                                                       [12, 40]
                               Fig. 7  Changes of wear mechanism of Zr-4 alloy before and after irradiation
                                            图 7    Zr-4合金辐照前后磨损机制变化       [12, 40]

            生的氧化性物质可加速结构材料的腐蚀                 [45-47] .        目前研究的ATF包壳材料主要有两种,一种是整体包
                核反应堆中腐蚀能够显著促进锆合金包壳的磨                           壳材料如SiC /SiC复合材料包壳管、FeCrAl管等              [52-54] ;
                                                                          f
            损. 冷却水流经锆合金包壳与支撑格架接触表面时流                           第 二 种 是 在 锆 合 金 包 壳 上 制 备 相 关 ATF涂 层 如
            速较慢,且高温下水质变化使得此处碱浓度增加,发                            MAX相、Cr、FeCrAl等    [55-56] . ATF涂层在不改变锆合金
            生缝隙腐蚀,造成包壳材料表面结构的变化,加剧磨                            本身服役条件的情况下,能够改善传统锆合金包壳性
            损,进而影响核燃料组件的安全运转和使用寿命. 另                           能,相对开发新的ATF包壳材料而言,更经济且更易
            外,锆合金包壳腐蚀会降低部件的有效壁厚,并在反                            实现. 因此,锆合金表面涂层是目前的热点研究方向.
            应堆系统中产生活性氧化物或腐蚀产物碎屑颗粒,加                                一般来说,期望ATF候选包壳材料在事故工况下
            剧锆合金包壳的磨损.                                         能大幅提高安全性,同时在正常情况下可以提高其经

                                                               济性 . 因此,ATF包壳候选材料除需具备比传统锆合
                                                                   [57]
            3    锆合金包壳表面涂层的发展及其对包壳
                                                               金包壳更好的抗高温氧化性、抗辐照性、抗腐蚀性外,
            摩擦性能的影响
                                                               理想状态下其抗磨损性也可得到改善. 包壳的力学性
                锆合金具有良好的抗侵蚀和耐辐照性能,是制备                          能对包壳微动磨损行为有着不可忽视的影响,决定着
            核燃料包壳及相关组件的理想材料. 但日本福岛核电                           包壳在正常运行工况及事故工况下的完整性. 因此,
            站事故暴露出了传统锆合金包壳可靠性存在着严重                             在对ATF包壳候选材料的研究中,对力学性能的评估

            缺陷. 失水事故(LOCA)时,锆合金包壳将通过锆-水反                       十分重要(见表1).
            应释放大量氢气及热,严重情况下会导致氢爆发生严                                目前,国际上对ATF涂层的研究均处于探索阶段
            重事故   [37, 48-51] . 近年来,各国学者致力于研究性能更优              并取得了一些成果. 在几种ATF薄膜中,Cr涂层制备
            良的包壳材料代替传统的锆合金燃料包壳(图8). 一方                         工艺最为简单. Cr膜具备良好的化学稳定性和抗酸碱
            面,是维持包壳材料为锆合金,通过改变合金中微量                            腐蚀性,且Cr与锆合金均为金属材料,热膨胀系数差
                                                                                                  [69]
            元素的配比来提高包壳合金性能. 另一方面,积极开                           异较小,是很好的表面改性材料[图9(a)] . 在高温条
            发经济、耐磨、耐辐照、耐腐蚀的事故容错包壳材料.                           件下,Cr涂层的存在能够使包壳本身免受氧化并抑制
   135   136   137   138   139   140   141   142   143   144   145
