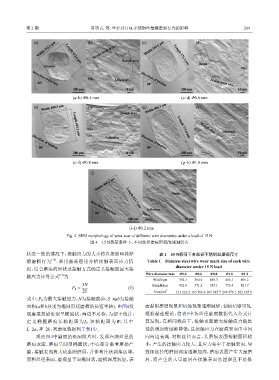

Fig. 4 SEM morphology of wear scar of different wire diameters under a load of 15 N
图 4 15 N载荷条件下，不同丝径磨痕形貌的SEM照片

状态一致的情况下，接触应力的大小将直接影响其摩 表 1 15 N载荷下各丝径不锈钢丝磨痕尺寸
擦磨损行为 [19] . 采用赫兹理论分析接触表面应力情 Table 1 Stainless steel wire wear mark size of each wire
况，结合磨痕的形状及接触方式确定其接触面最大接 diameter under 15 N load

[17]
触应力计算公式 为 Wire diameter/mm Φ0.4 Φ0.6 Φ0.8 Φ1.0 Φ1.2
Width/μm 392.1 364.6 458.3 406.1 406.2
3N Length/μm 432.6 571.2 583.1 773.4 821.7
P 0 = (1)
2S Area/μm 2 133 221.2 163 566.6 209 885.7 246 676.1 262 145.9
式中：P 为最大接触应力；N为接触载荷；S=πab为接触
0
面积(a和b分别为椭圆形状磨痕的长短半轴). 由图4发 面黏附磨屑现象和坑蚀现象逐渐减轻，划痕清晰可见.
现磨痕投影近似呈椭圆状，两边不对称，为便于统计， 根据赫兹理论，将表1中各丝径磨痕数据代入公式计
定义椭圆磨痕长轴距离为L，短轴距离为W，其中 算发现，在相同载荷下，接触表面最大接触应力随丝
L=2a、W=2b，列磨痕数据列于表1中. 径的增加而逐渐降低，且接触应力在磨痕表面由中间
观察图4中磨痕的SEM照片时，发现在细丝径的 向两边衰减. 对细丝径而言，其磨痕表面接触面积较
磨痕表面，磨痕呈凹型椭圆状，中心部分黏着磨损严 小，产生的接触应力较大，且应力集中于接触表面，导
重，接触表面有大块黏附磨屑，并伴有片状剥落区域， 致细丝径的磨损深度逐渐加深，磨痕表面产生大量磨
而粗丝径表面，磨痕呈平面椭圆状，磨损深度较轻，表 屑，而产生的大量磨屑在接触表面易团聚且不易排
