               味着  Ma=1,即流体运动达到声速;而             Σ=0  则意味着热性系数        σ=0,根据式     (13) 则有  λ=(q−δc T)/(δq)≠0,
                                                                                                pA
               这说明自持病态爆轰波波后流体达到声速的位置化学反应仍在继续,因此反应终止面是落后于声速面
               的。比较图      11(a) 和  (b) 还可以发现,Σ=0    的位置和     Ma=1  的位置是重合的,该位置点通常被称为广义
               CJ 点,即自持病态爆轰中声速条件与热性为零条件同时满足的位置。

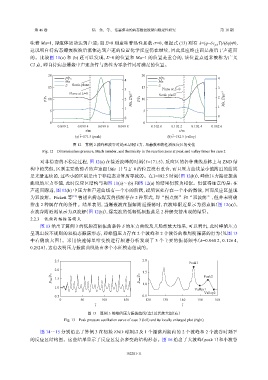

                      20                                        20

                              p/p 0                                     p/p 0                     4
                              Ma                        4              Ma
                      15      Σ  Sonic plane            3       15     Σ  Plane at Σ=0            3
                                Plane at Σ=0                            Sonic plane
                     p/p 0  10                          2  Ma, Σ/μs −1  p/p 0  10                 2  Ma, Σ/μs −1
                                                        1                                         1
                       5                                         5
                                                        0                                         0
                       0                                         0
                           0.099 2  0.099 4  0.099 6  0.099 8       0.102 0  0.102 2  0.102 4  0.102 6
                                       x/m                                       x/m
                                                                             −
                                    −
                                  (a) t =171.5 (peak)                      (b) t =182.5 (valley)
                                 图 12    算例  2  波峰和波谷时刻无量纲压力、马赫数和热性沿反应区的变化
                    Fig. 12    Dimensionless pressure, Mach number, and thermicity in the reaction zone at peak and valley times for case 2
                   对非稳态的不稳定过程,图            12(a) 在接近波峰的时刻(        t  =171.5),反应区的各种曲线总体上与           ZND  结
               构中的类似,区别主要是前者的声速面(Ma=1)与                   Σ=0  的位置没有重合,而且压力曲线最小值附近的曲线
                                                                     t  =182.5 时刻(图  12(b)),峰值压力接近振荡
               是光滑连续的,这些小的区别是由于非稳态计算所导致的。在
               曲线的压力谷值,此时反应区结构与和图                  11(a)~(b) 和图  12(a) 的结果仍较为相似。但值得注意的是:在
               声速面附近,图       12(b) 中压力和声速曲线有一个小的阶跃,说明该处存在一个小的激波,因而反应区呈现
               为双波解。Fickett 等    [19]  曾指出病态爆轰的强解存在          2  种形式,即“拐点解”和“双波解”,但并未明确
               指出  2  种解存在的条件。结果表明,当爆轰波在强解附近振荡时,在波峰附近显示为拐点解(图                                       12(a)),
               在波谷附近则显示为双波解(图              12(b)),爆轰波的低幅低频振荡是            2  种解交替出现的结果。
                2.2.3    低频高幅振荡模式
                   图  13 给出了算例     3 的低频高幅振荡条件下的压力曲线及其局部放大结果,可以看出,此时峰值压力
               呈现出较不规则的双模态振荡形态,即峰值压力存在                        2  个波峰和   2  个波谷的准周期振荡的行为(见图              13
               中右侧放大图)。采用快速傅里叶变换进行频谱分析发现了                             3  个主要的振荡频率(k=0.068 2, 0.126 4,
               0.252 8),这也表明压力振荡曲线是由多个本征模态组成的。



                         2.5                                    2.0                  Peak1
                         2.0                                    1.5
                        p max /p N  1.5                        p max /p N                   Peak2

                         1.0                                    1.0                    Valley1
                                                                                            Valley2
                         0.5                                    0.5
                           0         50       100       150       120    130     140     150    160
                                           − t                                    − t

                                        图 13    算例  3  的峰值压力振荡曲线(左)及其放大图(右)
                              Fig. 13    Peak pressure oscillation curve of case 3 (left) and its locally enlarged plot (right)

                   图  14~15  分别给出了算例       3  在初始   ZND  时刻以及    1  个振荡周期内的       2  个波峰和   2  个波谷时刻下
               的反应区结构图。这些结果显示了反应区复杂多变的结构形态。图                                16  给出了大波峰(peak 1)和小波谷
