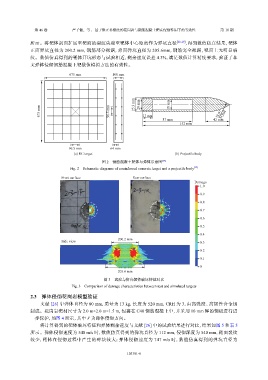

第 46 卷 严子健，等： 基于修正补偿法的花岗岩与钢筋混凝土靶在侵彻作用下的等效性 第 10 期

所示。将靶体剖面扩展至靶面的裂纹尖端至靶体中心距离作为弹坑直径 [28-29] ，得到数值仿真结果，靶体
正面弹坑直径为 200.2 mm，钢筋部分裸露，背面弹坑直径为 205.6mm，钢筋完全裸露，靶面上无明显裂
纹。数值仿真得到的靶体开坑形态与试验相近，剩余速度误差 4.3%，满足数值计算精度要求，验证了本
文弹体侵彻钢筋混凝土靶数值模拟方法的有效性。

675 mm 100 mm

675 mm 96.5 mm 25.3 mm 20 mm 18 mm 78.97 3CRH

17 mm
87 mm 42 mm
152 mm

96.5 mm 64 mm
(a) RC target (b) Projectile body
图 2 钢筋混凝土靶体与弹体示意图 [22]
Fig. 2 Schematic diagrams of a reinforced concrete target and a projectile body [22]
Front surface Rear surface

Damage
1.0
0.9
0.8

0.7
0.6
0.5
0.4
200.2 mm
Side view 0.3
0.2
0.1
0
205.6 mm

图 3 试验与仿真靶体破坏特征对比
Fig. 3 Comparison of damage characteristics between test and simulated targets
2.3 弹体侵彻花岗岩模型验证

文献 [26] 中弹体直径为 80 mm，质量为 13 kg，长度为 520 mm，CRH 为 3，由高强度、高韧性合金钢
制成。花岗岩靶材尺寸为 2.0 m×2.0 m×1.5 m，包裹在 C40 钢筋混凝土中，并采用 10 mm 厚的钢板进行进
一步保护，如图 4 所示，其中 V 为弹体侵彻方向。
将计算得到的靶体破坏特征和弹体剩余速度与文献 [26] 中的试验结果进行对比，结果如图 5 和表 5
所示。弹体侵彻速度为 540 m/s 时，数值仿真得到的弹坑直径为 112 mm，侵彻深度为 540 mm，靶面裂纹
较少，靶体在侵彻过程中产生的碎块较大；弹体侵彻速度为 747 m/s 时，数值仿真得到的弹坑直径为

103301-6
