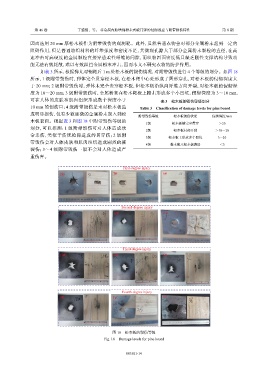

Page 87 - 《爆炸与冲击》2026年第8期

第 46 卷 丁肇银，等： 非金属内肋增强粉末式破门弹的侵彻效应与附带损伤特性 第 8 期

因而选用 20 mm 厚松木板作为附带毁伤的观测靶。此外，虽然普通衣物会对部分金属粉末起到一定的
阻碍作用，但是普通纺织材料的纤维强度和密度不足，其微观孔隙大于部分金属粉末颗粒的直径，在高
速冲击时高硬度的金属颗粒直接穿透柔性纤维的间隙，而织物因面密度低且缺乏刚性支撑结构导致动
能无法有效耗散，难以有效阻挡金属粉末冲击，因而本文不研究衣物的防护作用。
如表 3 所示，根据弹丸对钢靶后 1 m 处松木板的毁伤情况，对附带毁伤进行 4 个等级的划分。如图 18
所示，1 级附带毁伤时，弹体完全贯穿松木板，在松木靶中心处形成了圆形穿孔，对松木板的侵彻深度大
于 20 mm；2 级附带毁伤时，弹体未完全击穿松木板，但松木板沿纵向纤维方向开裂，对松木板的侵彻深
度为 10～20 mm；3 级附带毁伤时，金属粉末在松木靶板上撞击形成多个小凹坑，侵彻深度为 3～10 mm，
可在人体的皮肤和肌肉组织形成数个深度小于 表 3 松木板的毁伤等级划分
10 mm 的创伤口；4 级附带毁伤是未对松木板造 Table 3 Classification of damage levels for pine board
成明显损伤，仅有少数细微的金属粉末嵌入到松
附带毁伤等级 松木板损伤状况 侵彻深度/mm
木板表面。根据表 3 和图 18 中附带毁伤等级的
1级 松木板被完全贯穿 ＞20
划分，可以推测：1 级附带毁伤可对人体造成致
2级 松木板局部开裂 ＞10～20
命杀伤，类似于传统枪弹造成的贯穿伤；2 级附
3级 松木板上形成多个凹坑 3～10
带毁伤会对人体皮肤和肌肉组织造成剧烈的撕
4级 粉末嵌入松木板表层 ＜3
裂伤；3～4 级附带毁伤一般不会对人体造成严
重伤害。

First-degree injury

2# 7# 6#

Second-degree injury
13# 12# 11#

Third-degree injury
10# 14# 5#

Fourth-degree injury
3# 1# 8#

图 18 松木板的毁伤等级
Fig. 18 Damage levels for pine board

083301-14
